ТехГидроМаш ПК

ПРОДУКЦИЯ

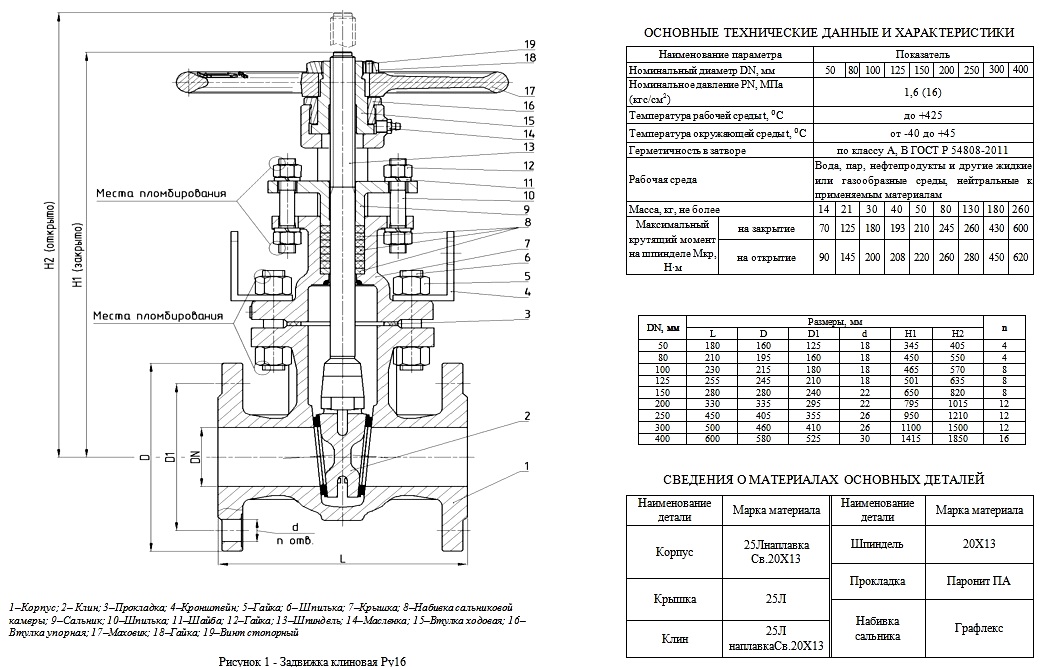

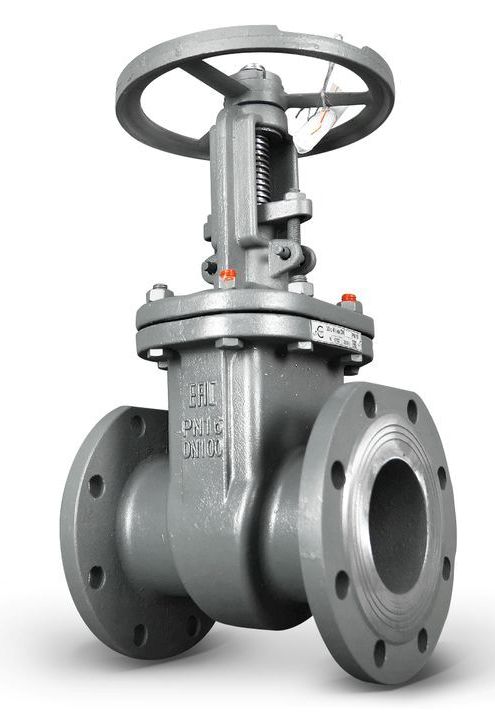

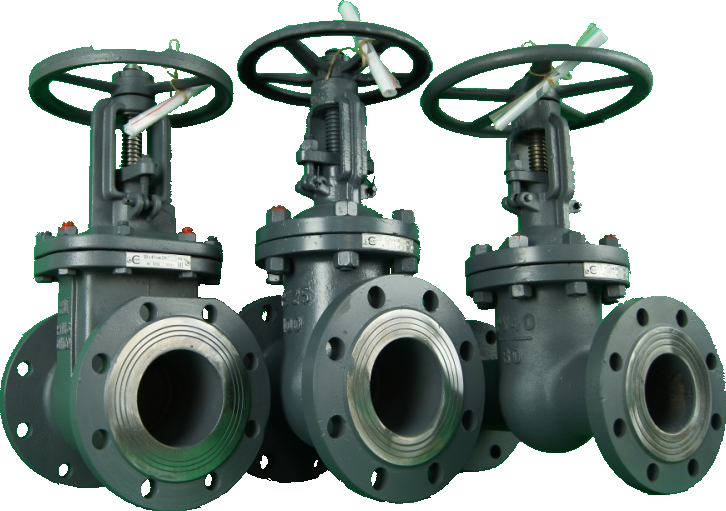

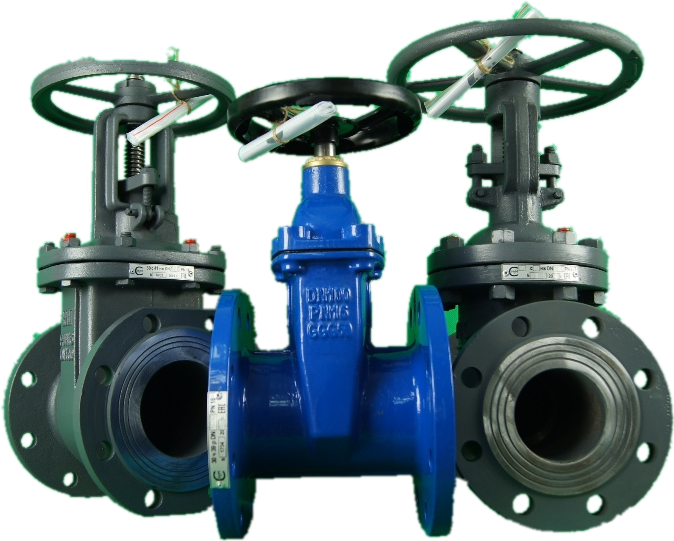

задвижка клиновая литая 30c41нж Ру16 (ЗКЛ-2)

Давление номинальное PN, МПа (кг/см2): 1,6 МПа (16 кгс/см2)
Материал корпуса: сталь 20/25Л
Материал уплотнения: 20Х13
Рабочая среда:  Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: °С:  от -40 до +450
Класс герметичности затвора:  А по ГОСТ 9544-93
Привод:  ручной (маховик)
Установочное положение на трубопроводе:  вертикальное, маховиком или электроприводом вверх, допускается отклонение до 90° в любую сторону;









перейти в каталог

закрыть

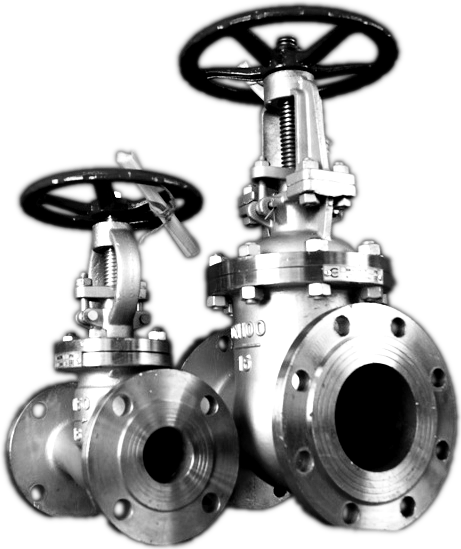

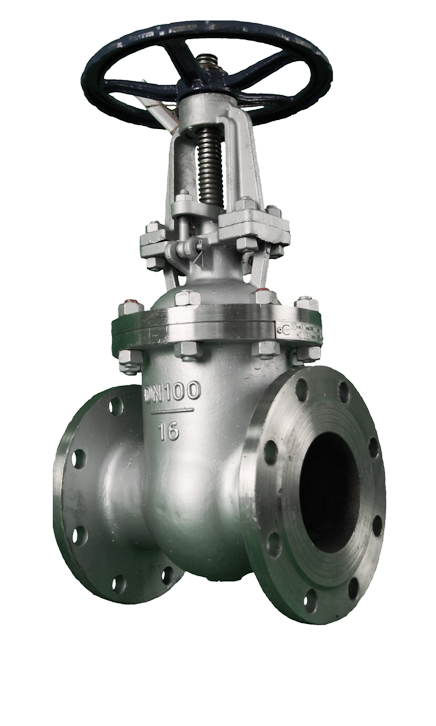

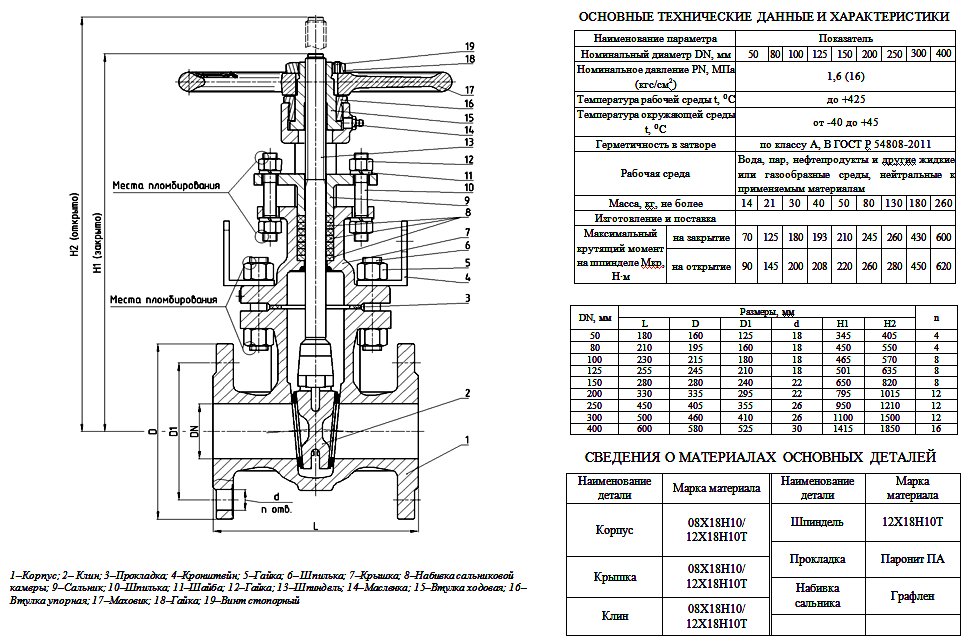

задвижка клиновая литая 30нж41нж Ру16 из нержавеющей стали (ЗКЛ-2)

Давление номинальное PN, МПа (кг/см2): 1,6 МПа (16 кгс/см2)
Материал уплотнения: 12Х18Н10Т, 08Х18Н10
Материал корпуса: 12Х18Н10Т, 08Х18Н10
Рабочая среда:  Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: °С:  от -60 до +600
Класс герметичности затвора:  А по ГОСТ 9544-93
Привод:  ручной (маховик)
Установочное положение на трубопроводе:  вертикальное, маховиком или электроприводом вверх, допускается отклонение до 90° в любую сторону;









перейти в каталог
закрыть

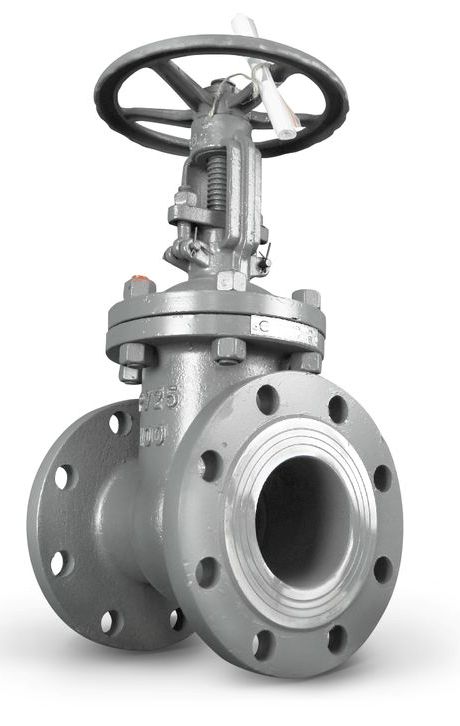

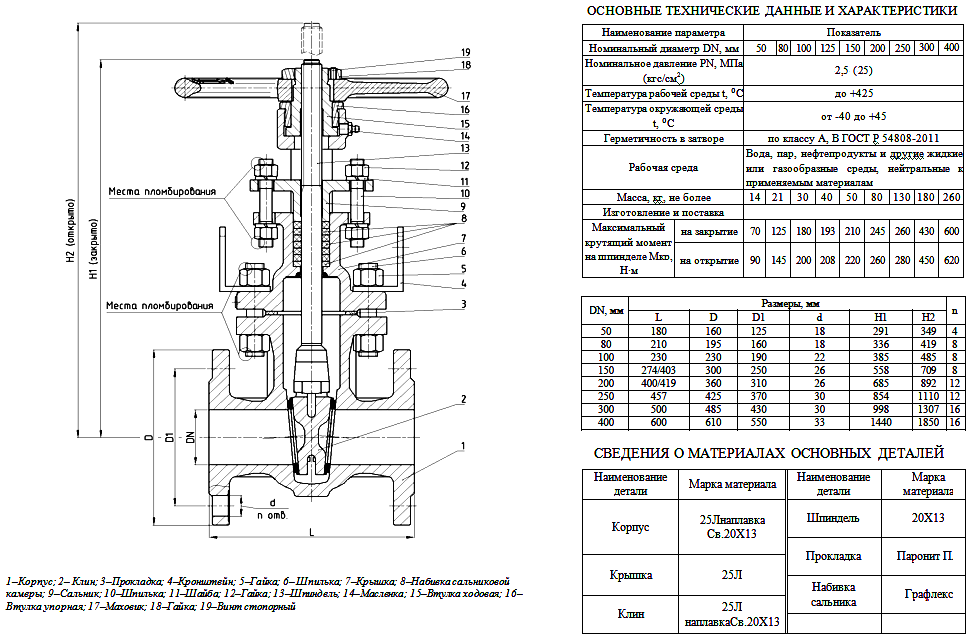

задвижка клиновая литая 30с64нж Ру25

Давление номинальное PN, МПа (кг/см2):  2,5 МПа (25 кгс/см2)
Материал корпуса: сталь 20/25Л
Материал уплотнения: 20Х13
Рабочая среда: Вода, пар, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: °С:  от -40 до +425
Класс герметичности затвора:  А по ГОСТ 9544-93
Привод:  ручной (маховик)
Установочное положение на трубопроводе:  вертикальное, маховиком или электроприводом вверх, допускается отклонение до 90° в любую сторону;









перейти в каталог
закрыть

задвижка клиновая литая 30с15нж Ру40

Давление номинальное PN, МПа (кг/см2): 4,0МПа (40 кгс/см2)
Материал корпуса: сталь 20/25Л
Материал уплотнения: 20Х13
Рабочая среда:  Вода, пар, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: °С:  от -40 до +425
Класс герметичности затвора:  А по ГОСТ 9544-93
Привод:  ручной (маховик)
Установочное положение на трубопроводе:  вертикальное, маховиком или электроприводом вверх, допускается отклонение до 90° в любую сторону;









перейти в каталог



закрыть

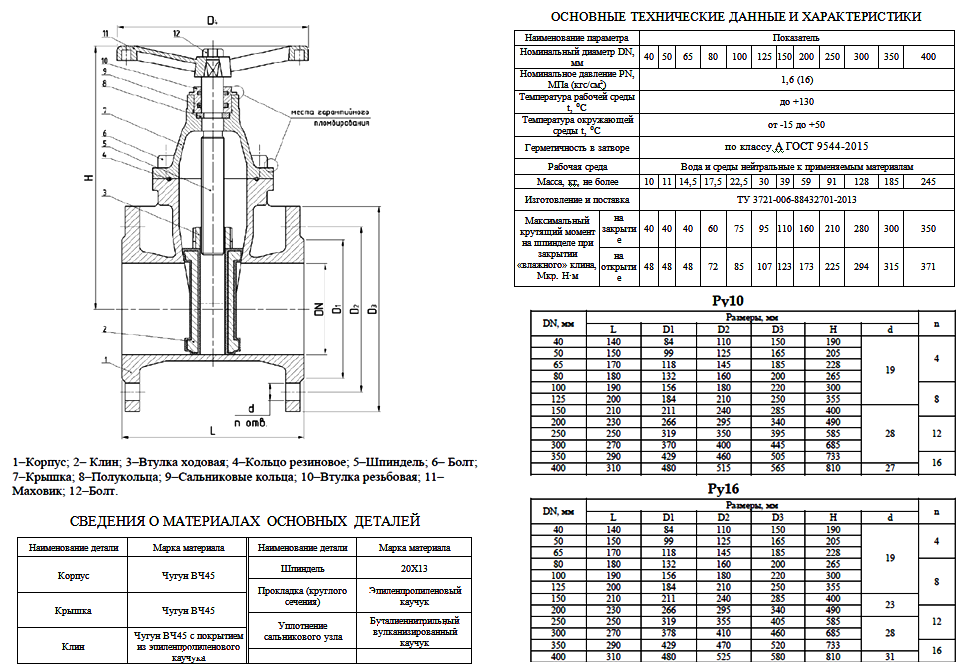

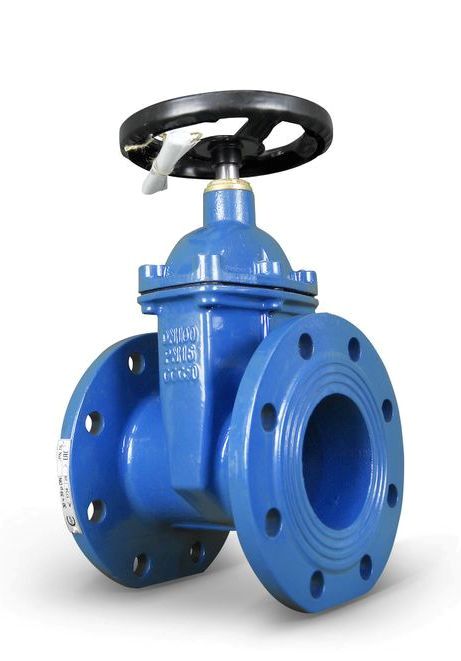

задвижка чугунная 30ч39р с обрезиненным клином Ру10/16

Давление номинальное PN, МПа (кг/см2): 1,0/1,6 МПа (10/16 кгс/см2)
Рабочая среда:  Вода, пар, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Корпус: Высокопрочный чугун ВЧ50 (GGG 50)
Материал уплотнения: чугун ВЧ45 с покрытием из эпиленпропиленового каучука
Температура рабочей среды: °С:  от -30 до +130
Класс герметичности затвора:  А по ГОСТ 9544-93









перейти в каталог


закрыть

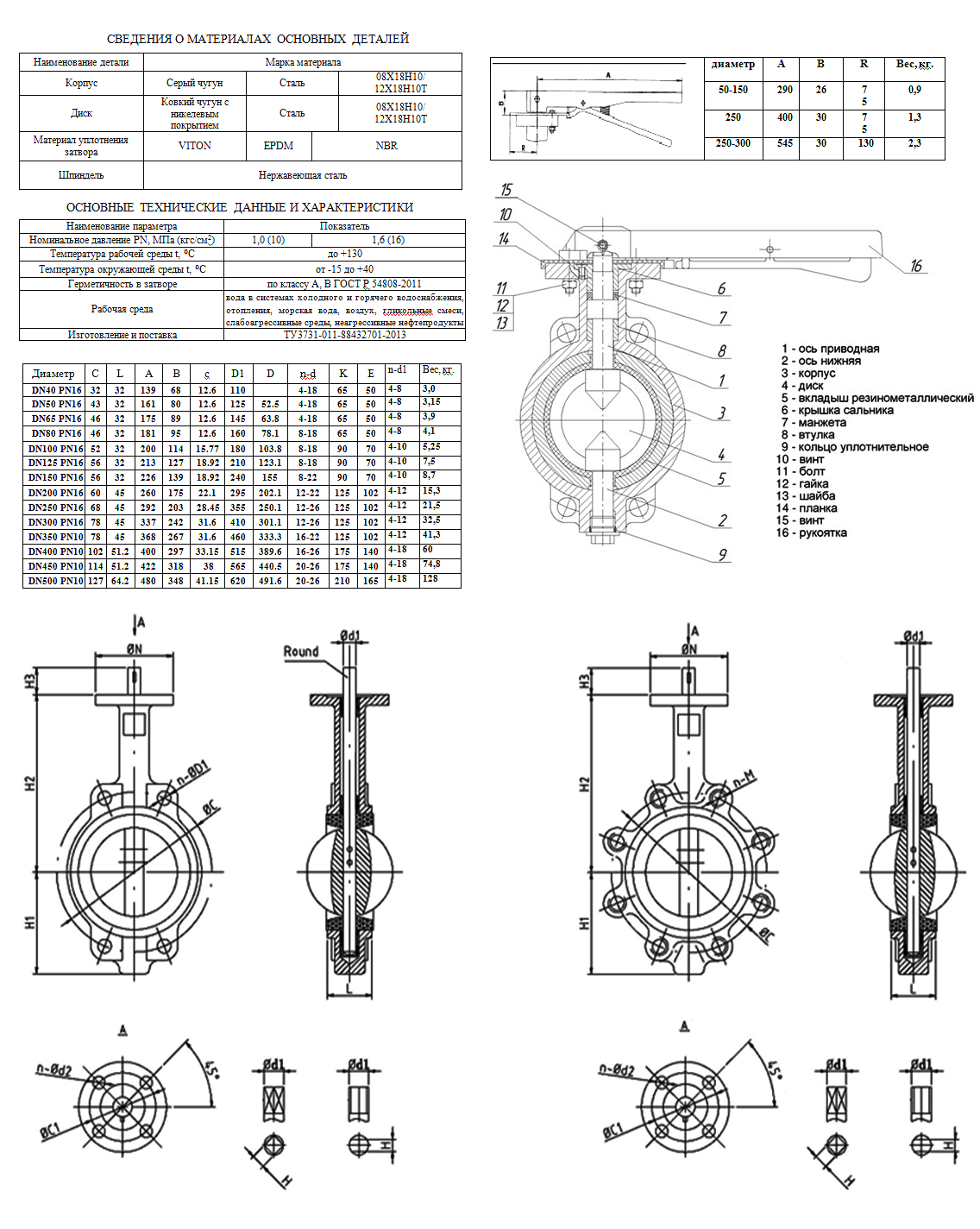

затвор поворотный диковый (ЗПД) Ру16

Давление номинальное PN, МПа (кг/см2): 1,0/1,6МПа (10/16 кгс/см2)
Материал корпуса:  чугун GGG 50 / сталь 20-25Л / нерж. сталь 08Х18Н10 или 12Х18Н10Т
Материал диска:  чугун ник. / сталь 20-25Л / нерж. сталь 08Х18Н10 или 12Х18Н10Т
Материал уплотнения:   EPDM / NBR / VITON
Тип присоединения:   фланцевый/межфланцевый
Рабочая среда:  Вода, пар, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Привод:  ручной (маховик) / ручной (редуктор) / электропривод
Температура рабочей среды: °С:  от -0 до +130
Класс герметичности затвора:  А по ГОСТ 9544-93
Установочное положение на трубопроводе:  любое







перейти в каталог



закрыть

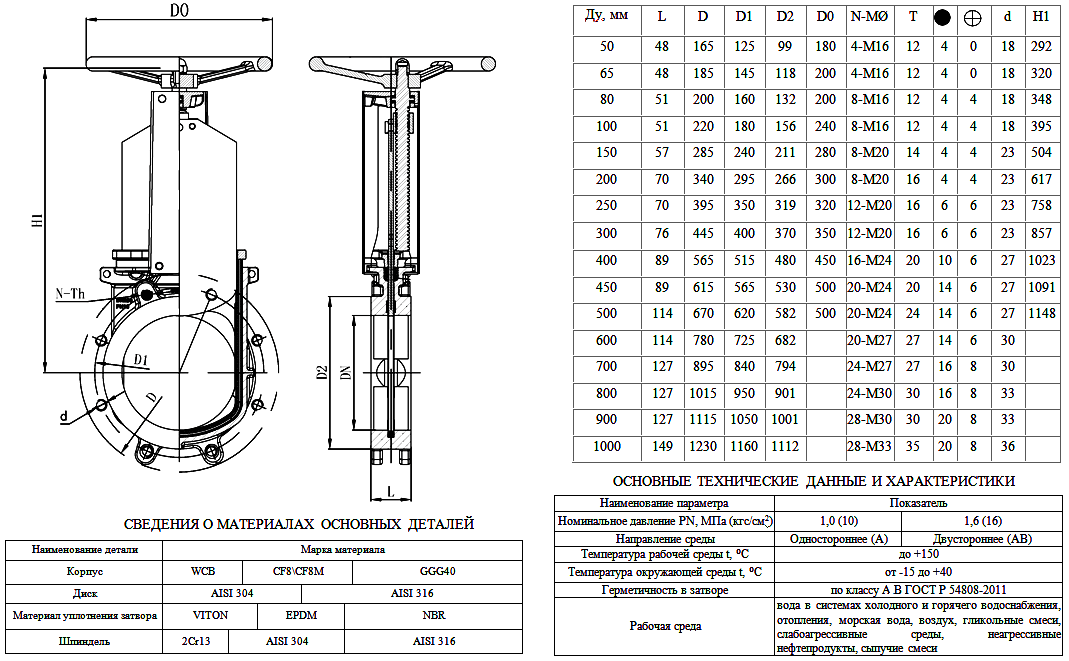

задвижка шиберная (ножевая)

Давление номинальное PN, МПа (кг/см2):1,0/1,6 МПа (10/16 кгс/см2)
Рабочая среда: вода
Материал корпуса:  чугун, сталь, нержавеющая сталь
Материал диска:  чугунный никелированный, сталь, нержавеющая сталь
Материал уплотнения:   EPDM, NBR, VITON, WCB
Температура рабочей среды: °С: от -0 до +130
Класс герметичности затвора: А по ГОСТ 9544-93







перейти в каталог




закрыть

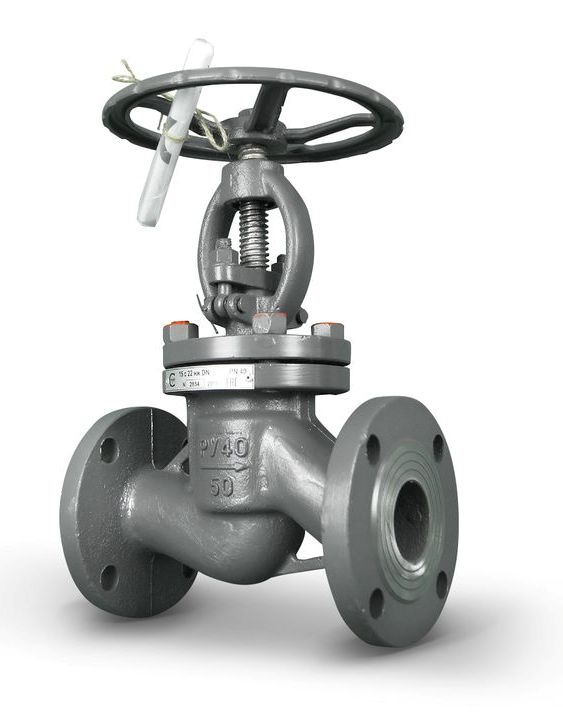

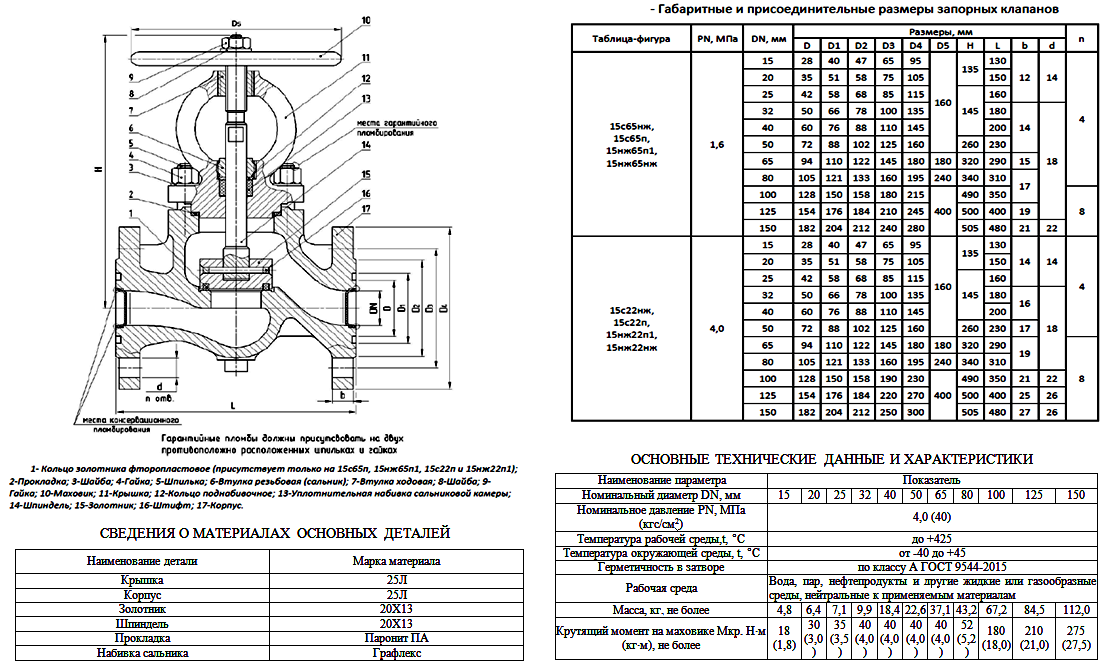

клапан запорный 15с22нж Ру40 фланцевый

Давление номинальное PN, МПа (кг/см2):  4,0 МПа (40 кгс/см2)
Рабочая среда:  вода,пар, нефтепродуты
Температура рабочей среды: °С:  от -40 до +425
Класс герметичности затвора:  А по ГОСТ 9544-93
Привод:  ручной (маховик)
Установочное положение на трубопроводе:  вертикальное, маховиком или электроприводом вверх, допускается отклонение до 90° в любую сторону;







перейти в каталог
закрыть

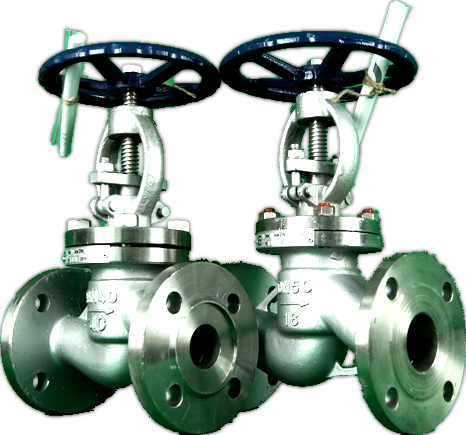

клапан запорный 15нж22нж Ру40 фланцевый из нержавеющей стали

Давление номинальное PN, МПа (кг/см2):  4,0 МПа (40 кгс/см2)
Рабочая среда:  вода,пар, нефтепродуты
Температура рабочей среды: °С:  от -40 до +425
Класс герметичности затвора:  А по ГОСТ 9544-93
Привод:  ручной (маховик)
Установочное положение на трубопроводе:  вертикальное, маховиком или электроприводом вверх, допускается отклонение до 90° в любую сторону;







перейти в каталог
закрыть

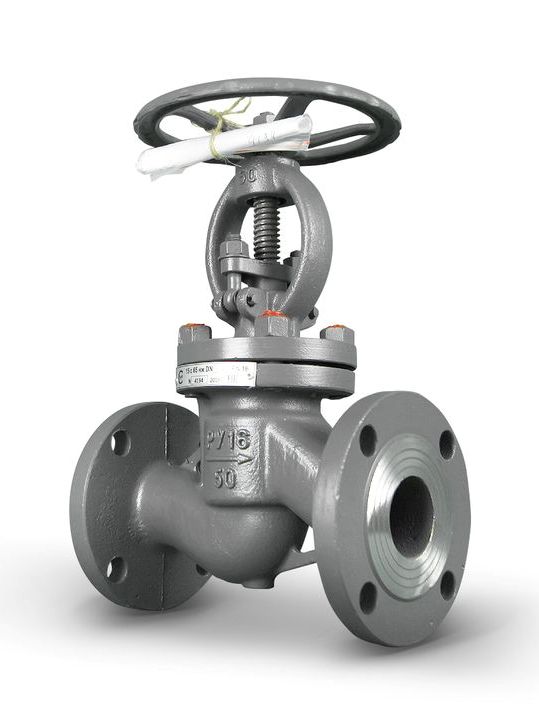

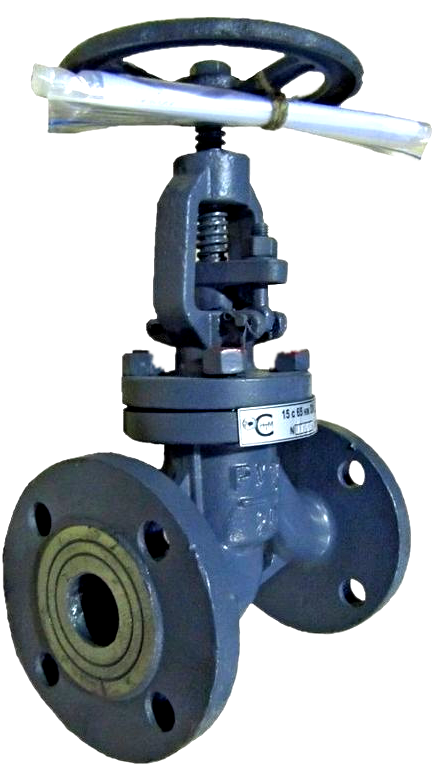

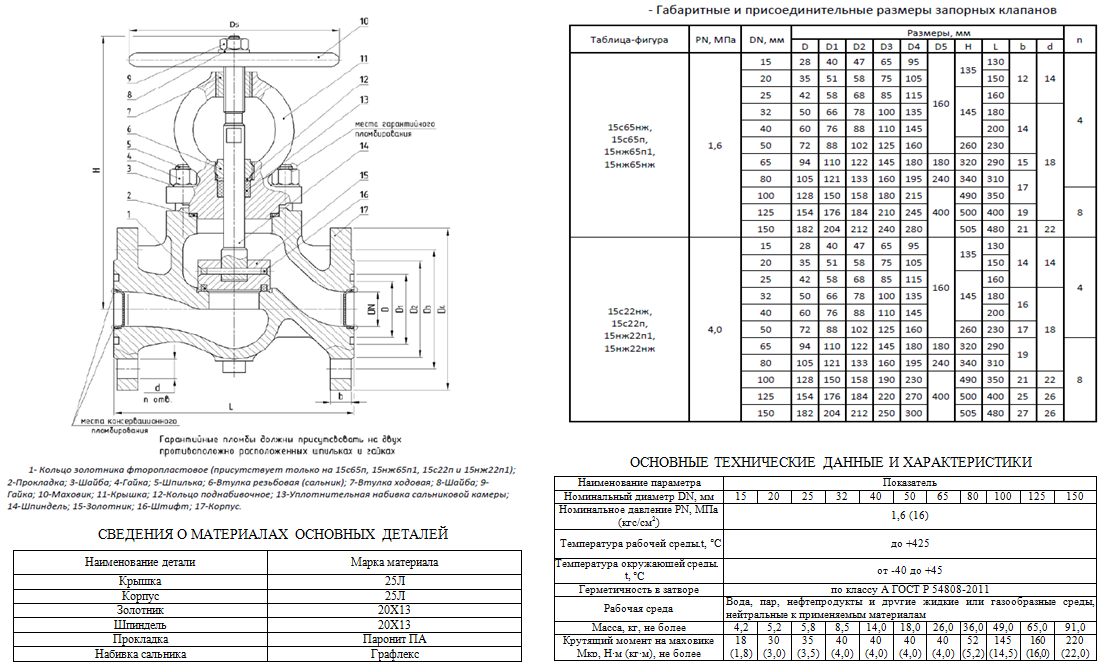

клапан запорный 15с65нж Ру16 фланцевый

Давление номинальное PN, МПа (кг/см2):  1,6 МПа (16 кгс/см2)
Рабочая среда:  вода,пар, нефтепродуты
Температура рабочей среды: °С:  от -40 до +425
Класс герметичности затвора:  А по ГОСТ 9544-93
Привод:  ручной (маховик)
Установочное положение на трубопроводе:  вертикальное, маховиком или электроприводом вверх, допускается отклонение до 90° в любую сторону;







образец паспорта:

перейти в каталог
закрыть

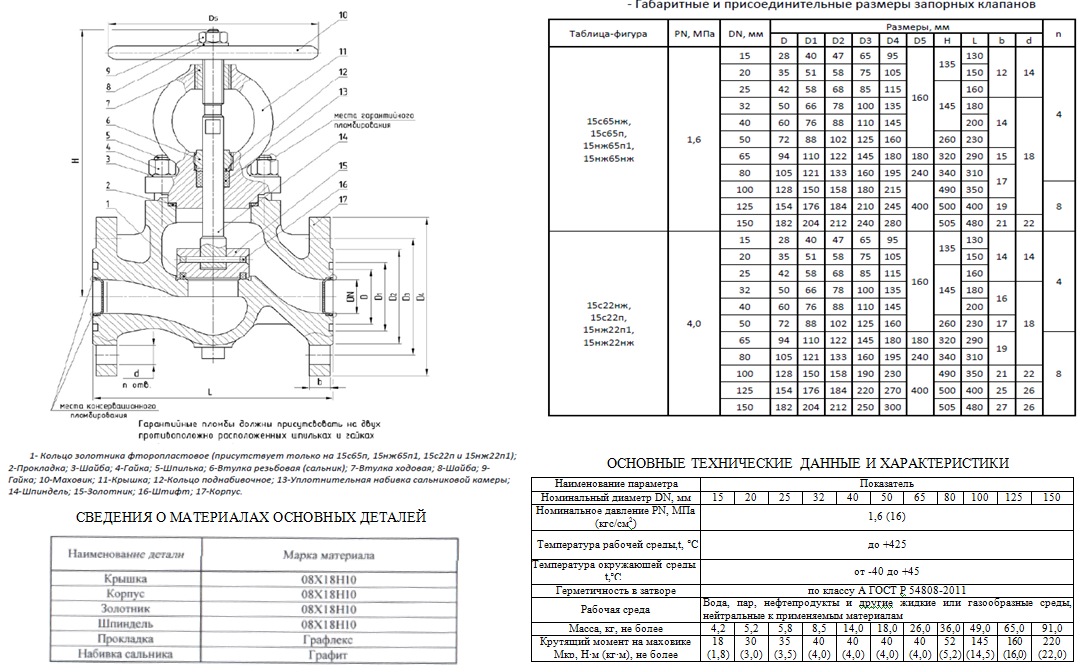

клапан запорный 15нж65нж Ру40 фланцевый из нержавеющей стали

Давление номинальное PN, МПа (кг/см2):  4,0 МПа (16 кгс/см2)
Рабочая среда:  вода,пар, нефтепродуты
Температура рабочей среды: °С:  от -40 до +425
Класс герметичности затвора:  А по ГОСТ 9544-93
Привод:  ручной (маховик)
Установочное положение на трубопроводе:  вертикальное, маховиком или электроприводом вверх, допускается отклонение до 90° в любую сторону;







перейти в каталог
закрыть

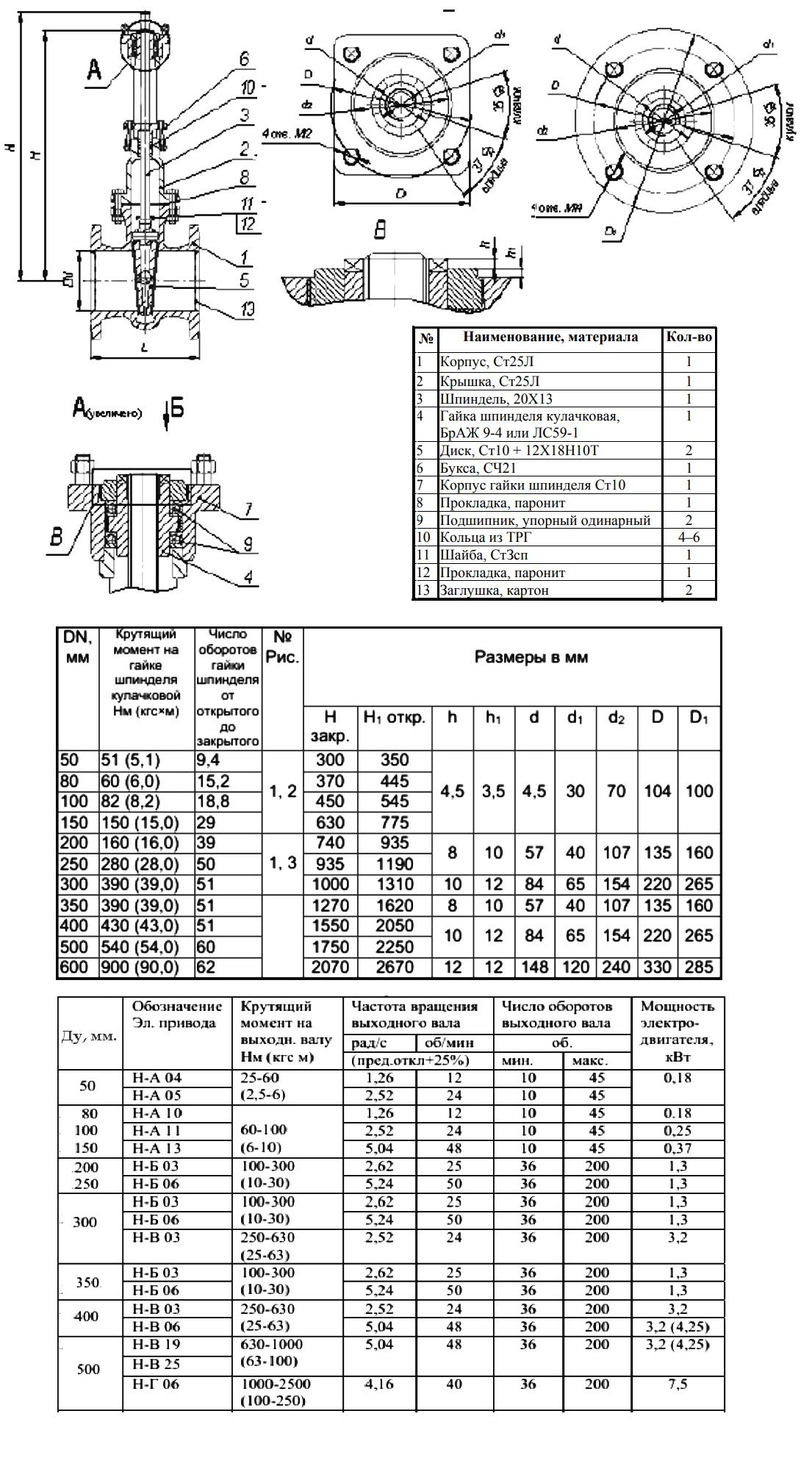

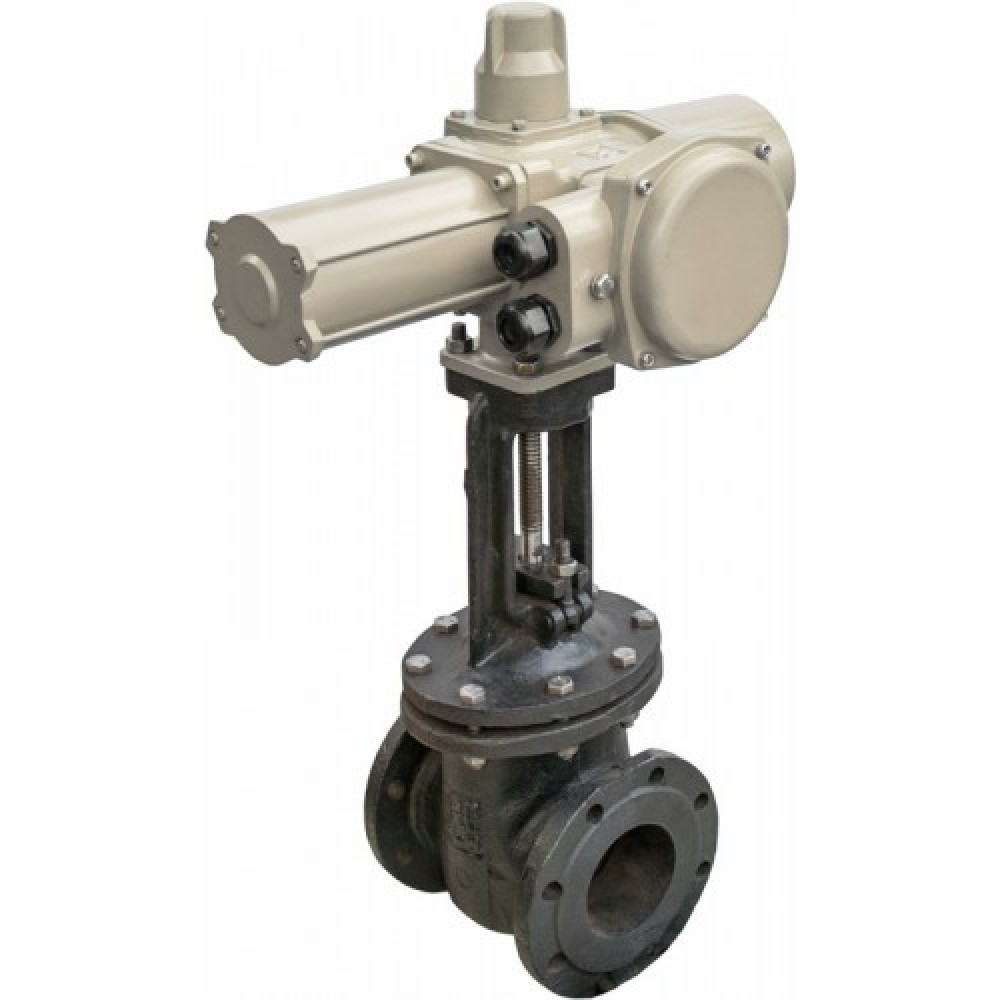

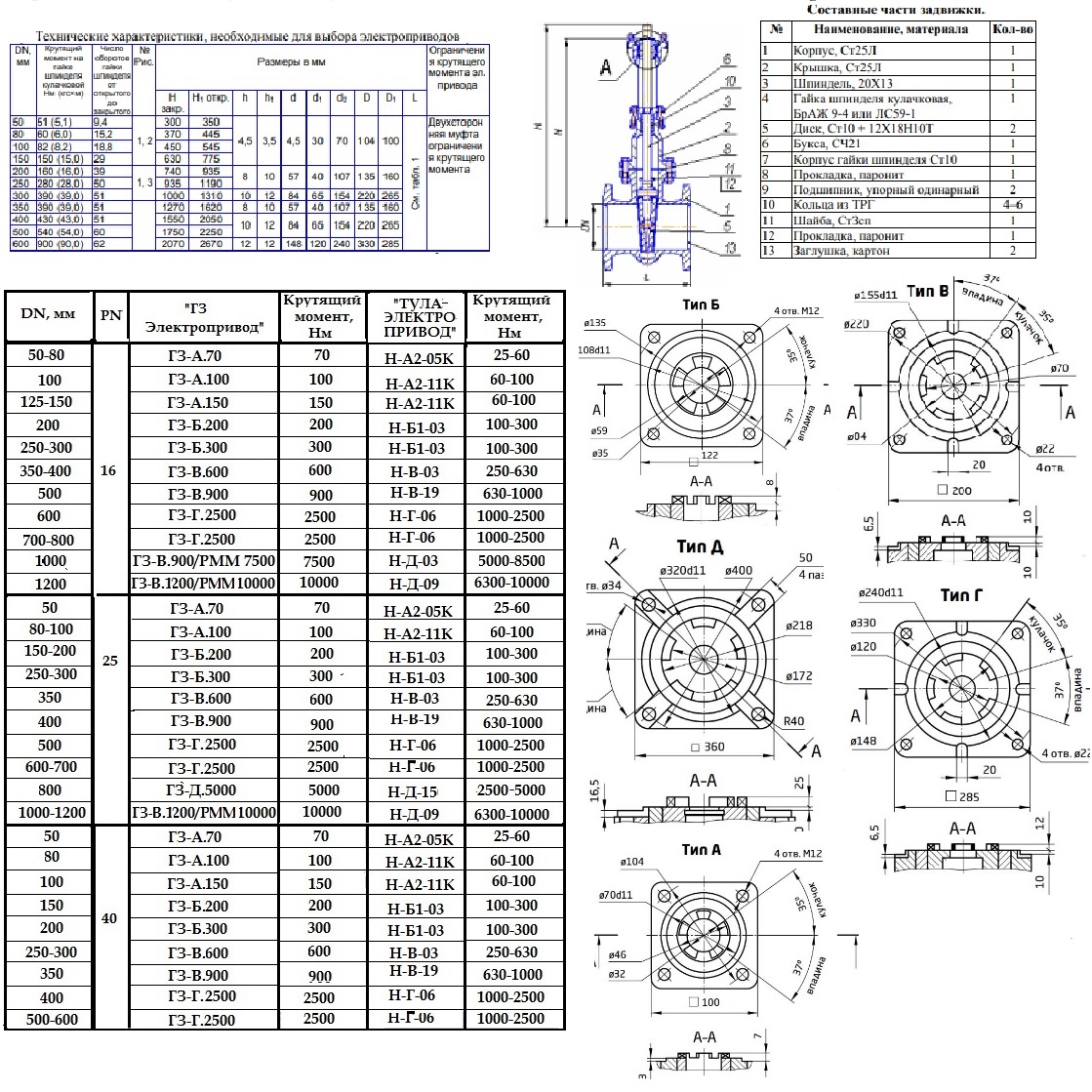

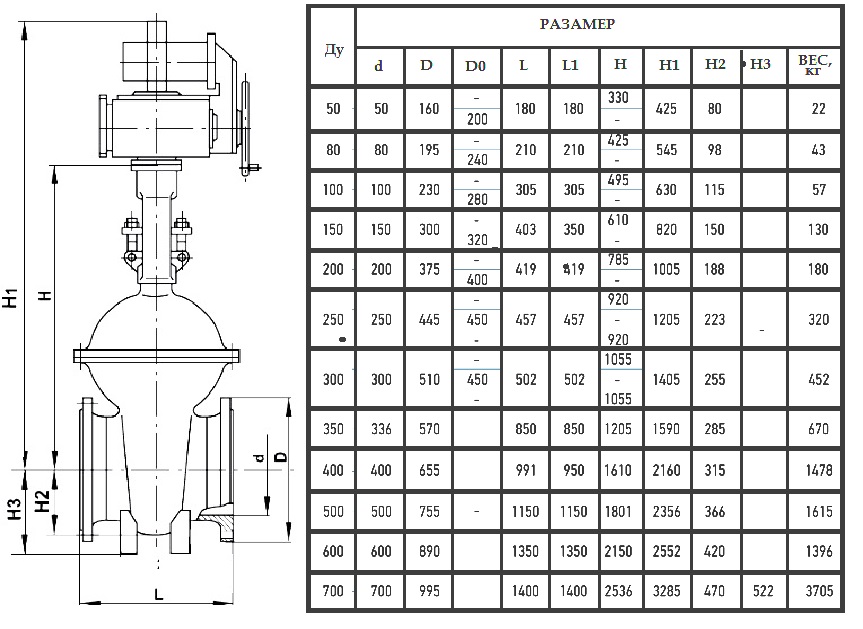

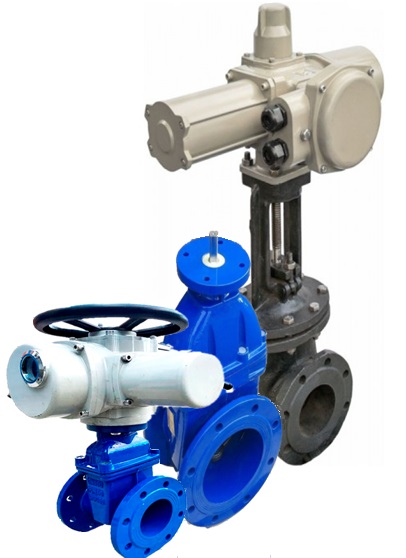

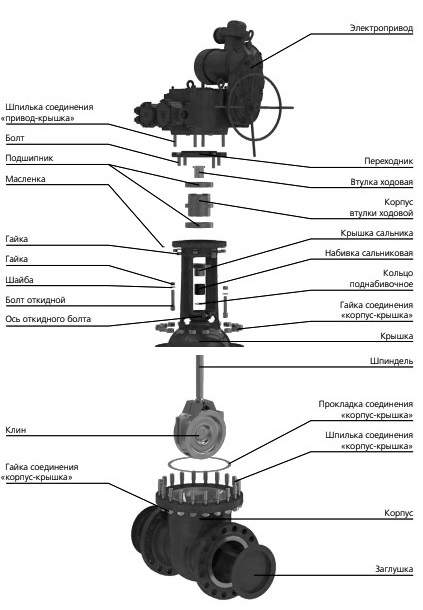

задвижка клиновая литая фланцевая ПОД ЭЛЕКТРОПРИВОД
30c(нж,лс)941нж, 30с(нж,лс)964нж, 30с(нж,лс)915нж

Материал корпуса: сталь 20/25Л, нерж.сталь 08Х18Н10/12Х18Н10Т, лиг.ствль 09Г2с
Материал уплотнения: 20Х13
Рабочая среда:  Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: °С 30с941нж, 30с964нж, 30с915нж:  от -40 до +450
Температура рабочей среды: °С 30нж(лс)941нж, 30нж(лс)964нж, 30нж(лс)915нж:  от -60 до +450
Класс герметичности затвора:  А по ГОСТ 9544-93
Привод:  электропривод
Установочное положение на трубопроводе:  вертикальное, маховиком или электроприводом вверх, допускается отклонение до 90° в любую сторону;

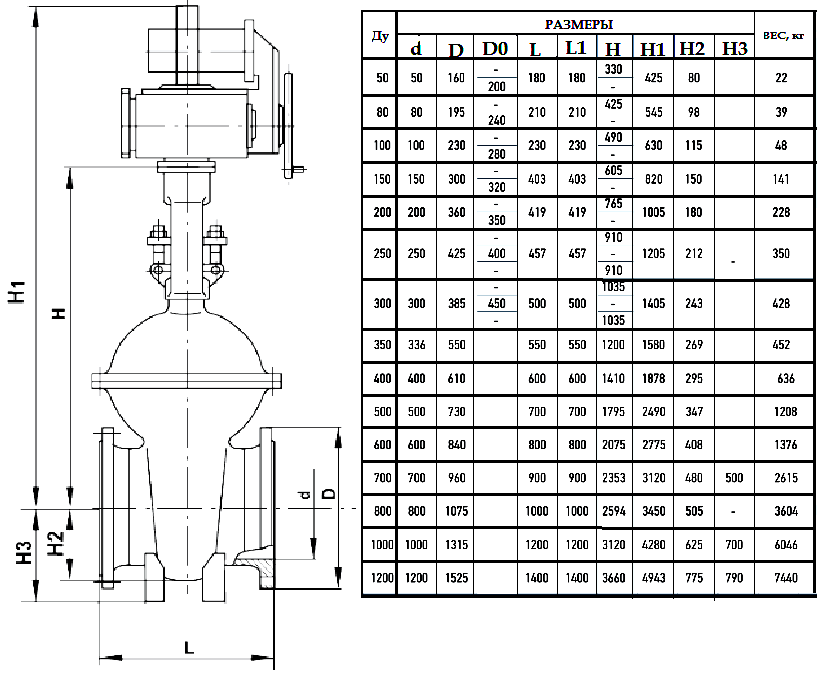

общий вид

30с941нж 30с964нж 30с915нж

перейти в каталог
закрыть

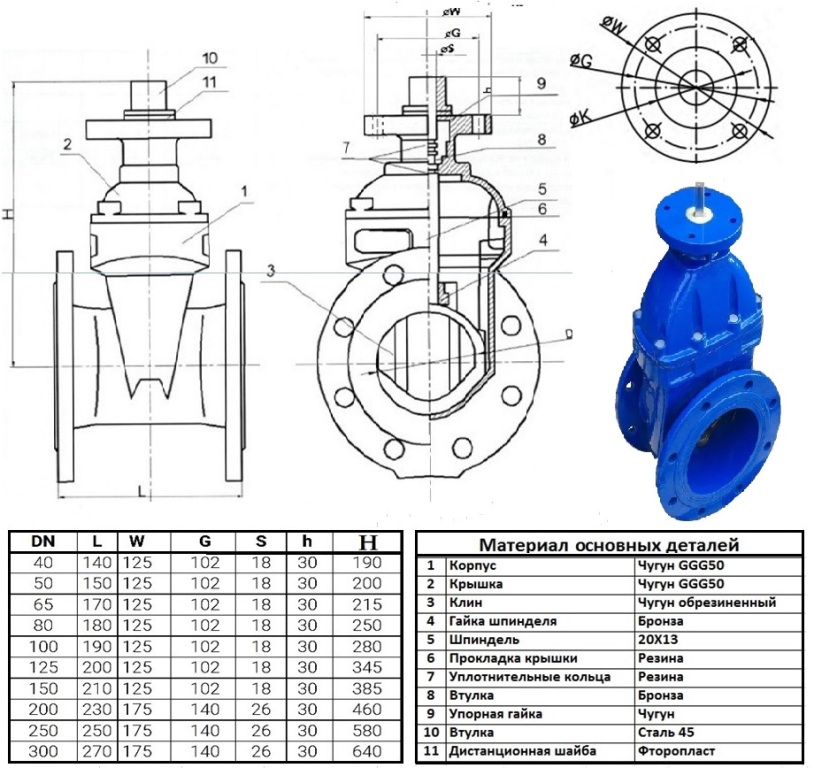

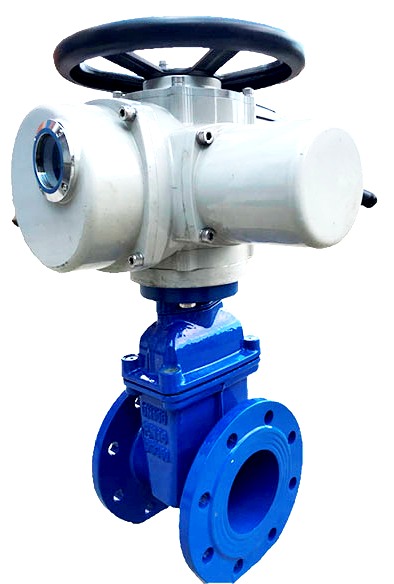

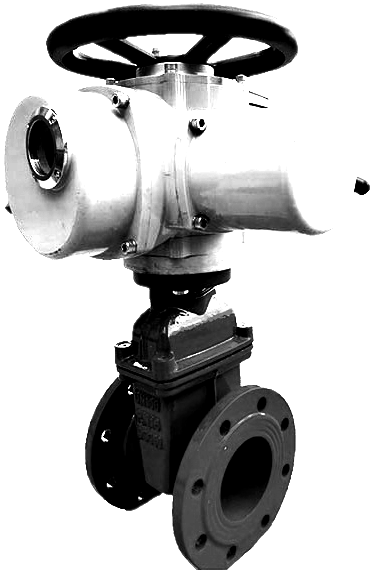

задвижка с обрезиненным клином 30ч939р Ру10/16 под электропривод

Давление номинальное PN, МПа (кг/см2): 1,0/1,6МПа (10/16 кгс/см2)
Рабочая среда:  Вода, пар, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Корпус: Высокопрочный чугун ВЧ50 (GGG 50)
Уплотнение: EPDM
Привод:  электропривод
Температура рабочей среды: °С:  от -30 до +130
Класс герметичности затвора:  А по ГОСТ 9544-93





техническая информация




перейти в каталог
закрыть

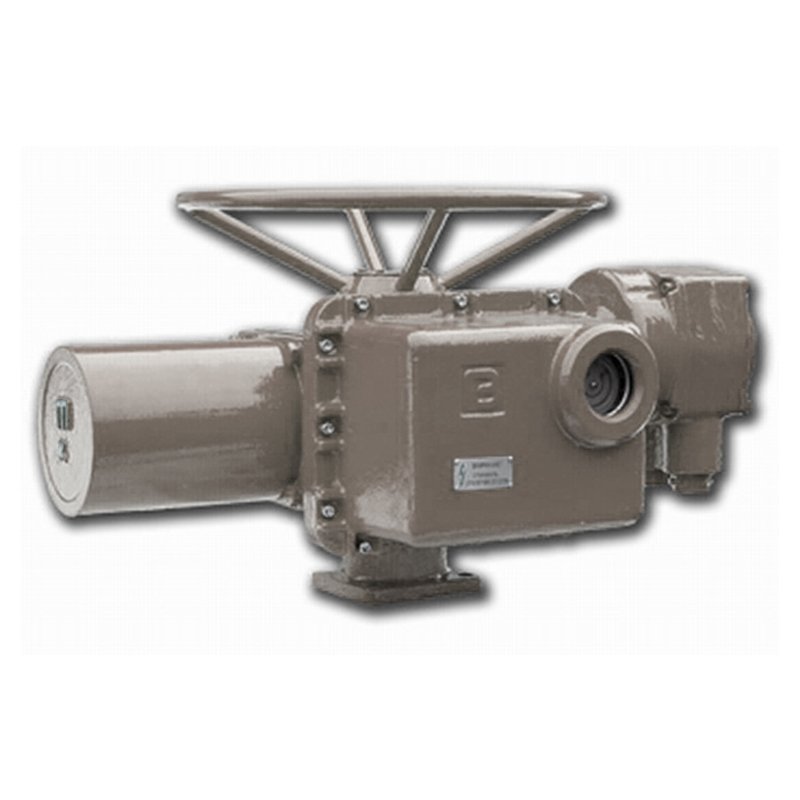

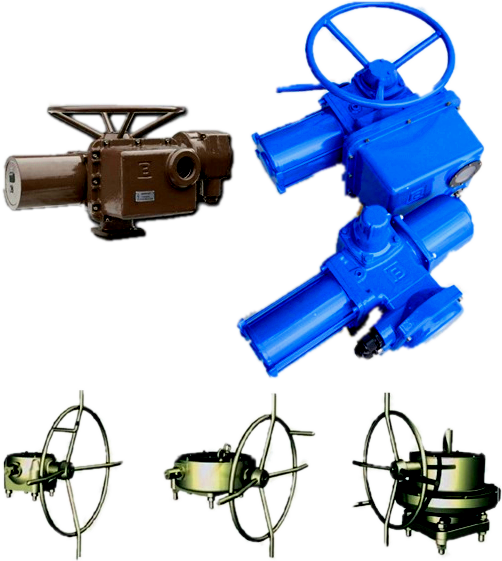

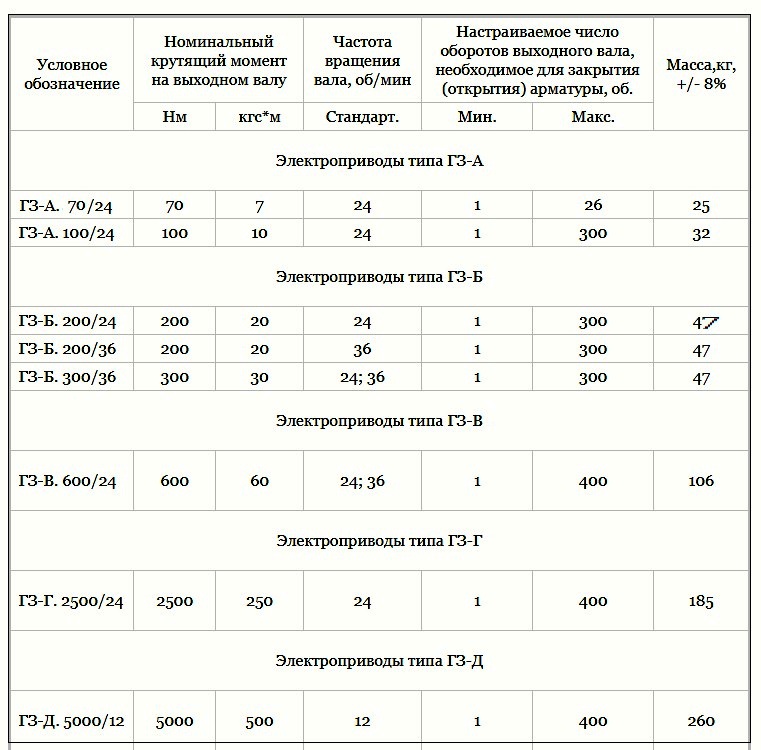

Электропривод ГЗ


перейти в каталог закрыть

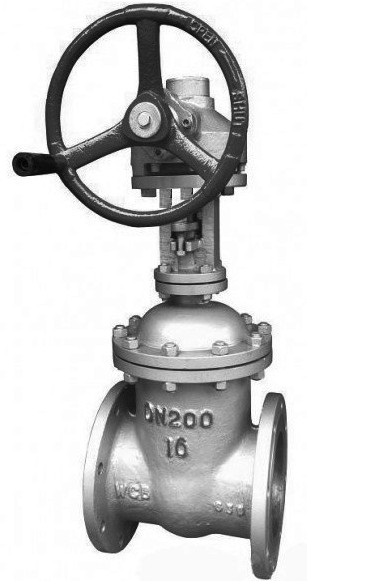

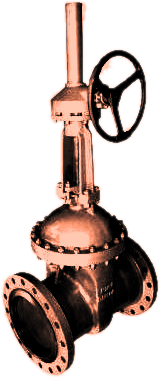

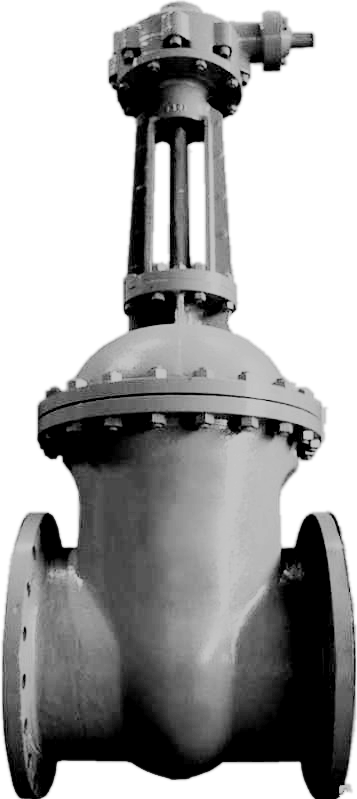

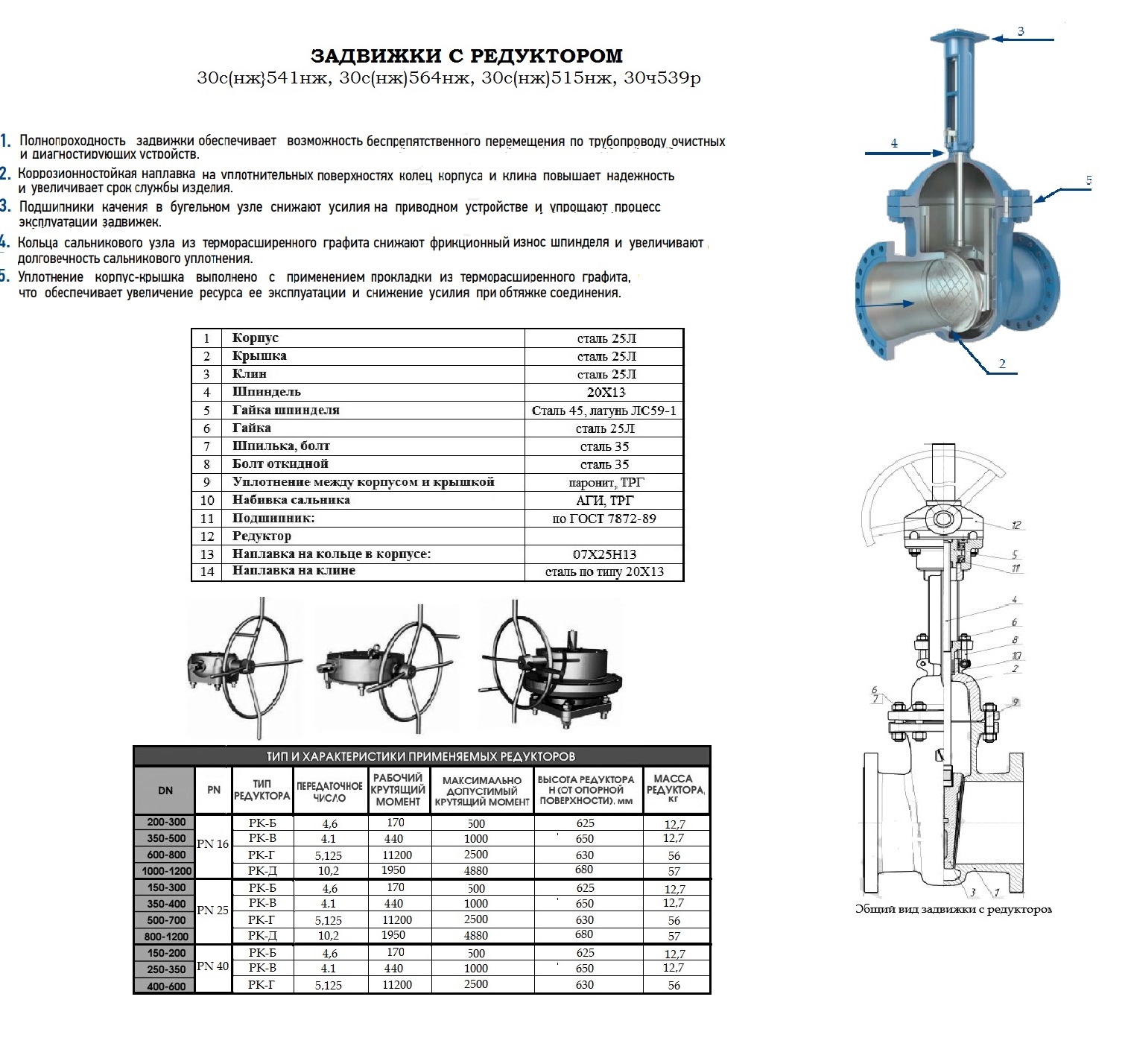

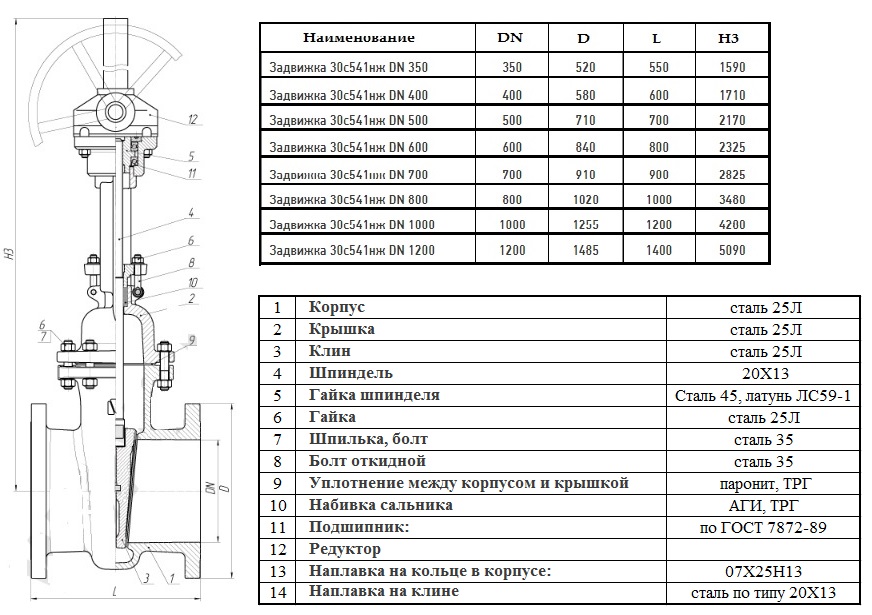

задвижка клиновая литая фланцеывя С РЕДУКТОРОМ
30с541нж Ру16, 30с564нж Ру25, 30с515нж Ру40

Давление номинальное PN, МПа (кг/см2): 1,6/2,5/4,0МПа (16/25/40 кгс/см2)
Материал корпуса: сталь 20/25Л
Рабочая среда:  вода,пар, нефтепродуты
Температура рабочей среды: °С:  от -40 до +425
Класс герметичности затвора:  А по ГОСТ 9544-93
Привод:  ручной (редутор)
Установочное положение на трубопроводе:  вертикальное, маховиком или электроприводом вверх, допускается отклонение до 90° в любую сторону;




30c541нж 30c564нж 30c515нж


перейти в каталог


закрыть

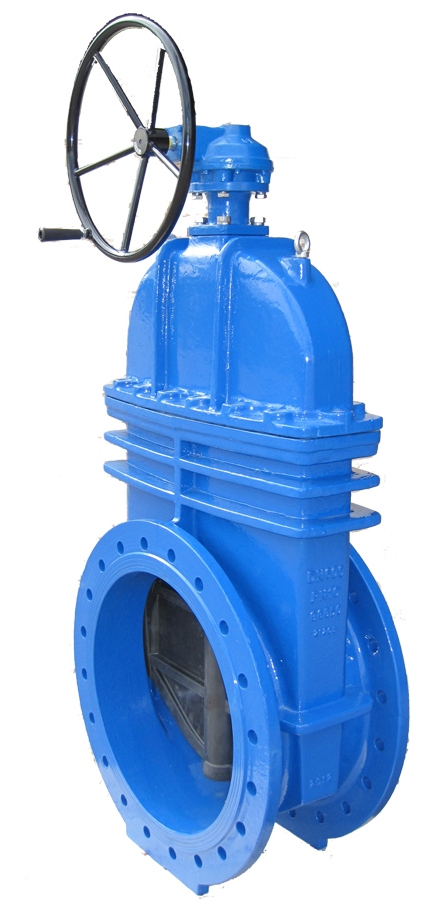

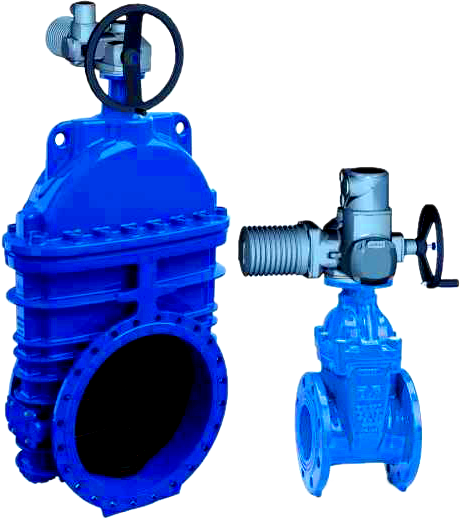

задвижка с обрезиненным клином 30ч539р Ру10/16 С РЕДУКТОРОМ

Давление номинальное PN, МПа (кг/см2): 1,0/1,6 МПа (10/16 кгс/см2)
Рабочая среда:  Вода, пар, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Корпус: Высокопрочный чугун ВЧ50 (GGG 50)
Материал уплотнения: чугун ВЧ45 с покрытием из эпиленпропиленового каучука
Температура рабочей среды: °С:  от -30 до +130
Класс герметичности затвора:  А по ГОСТ 9544-2015
Привод:  ручной (редутор)













перейти в каталог

закрыть

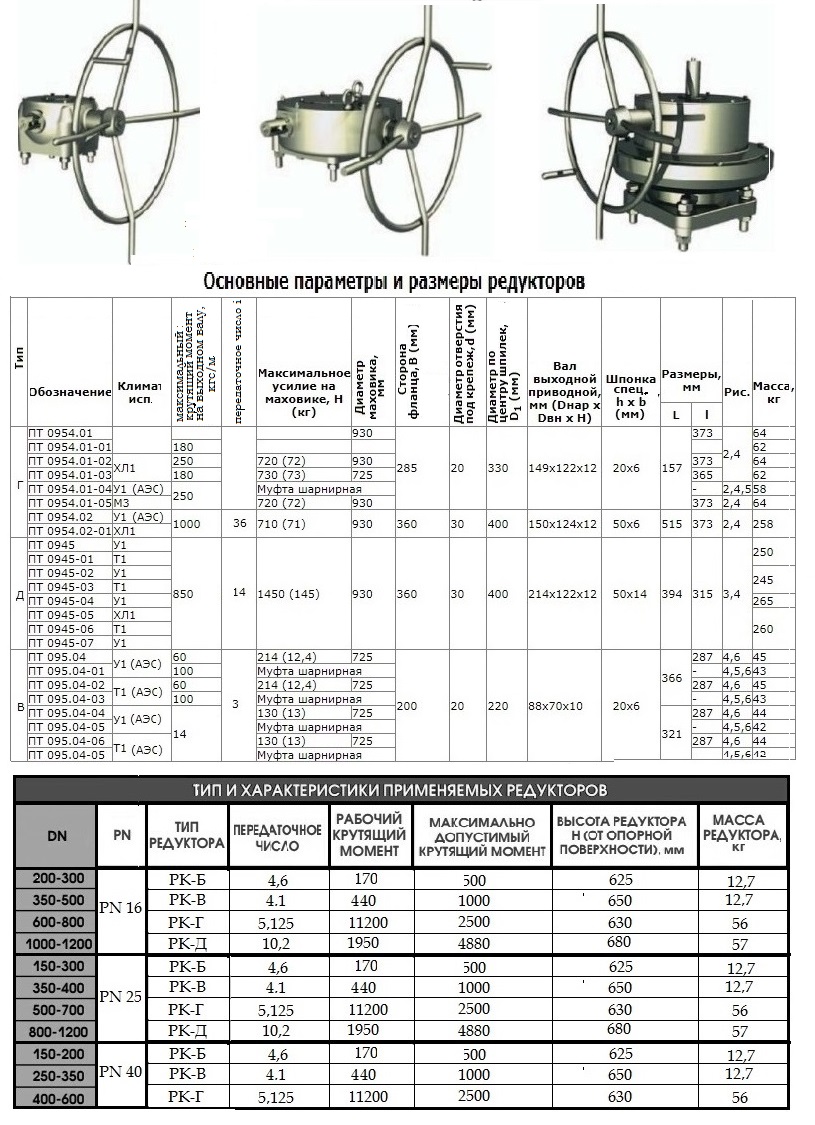

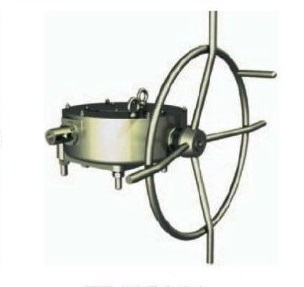

привод ручной конический (редуктор) серии ПРК
производства компании ГЗ-Электропривод.


перейти в каталог закрыть

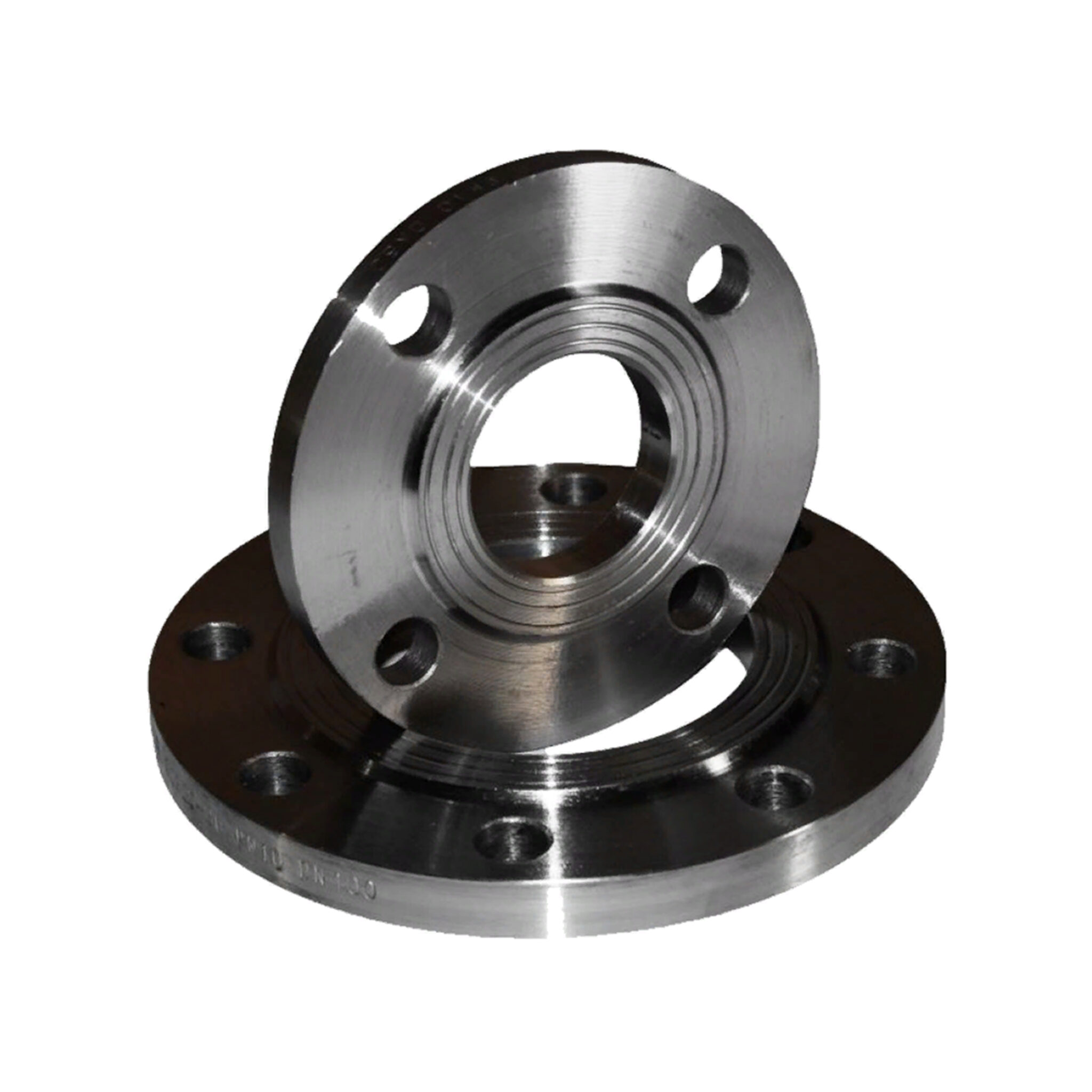

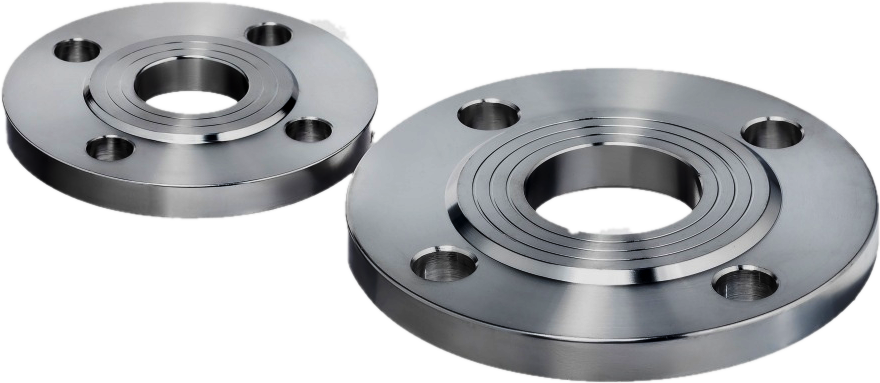

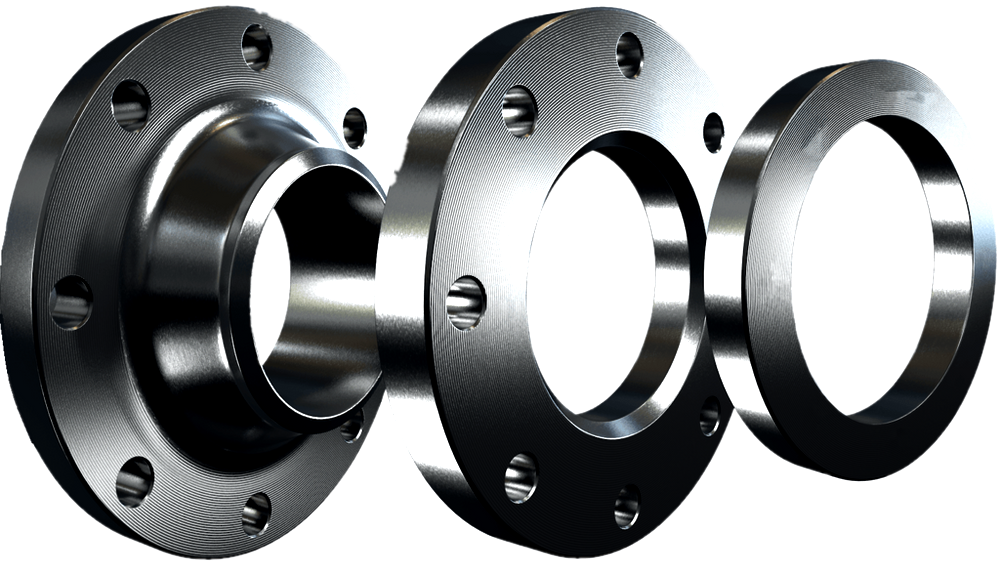

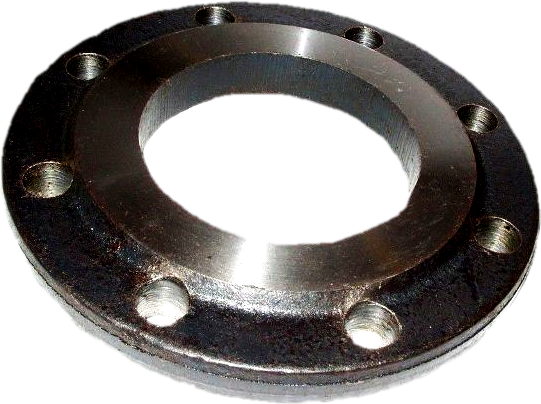

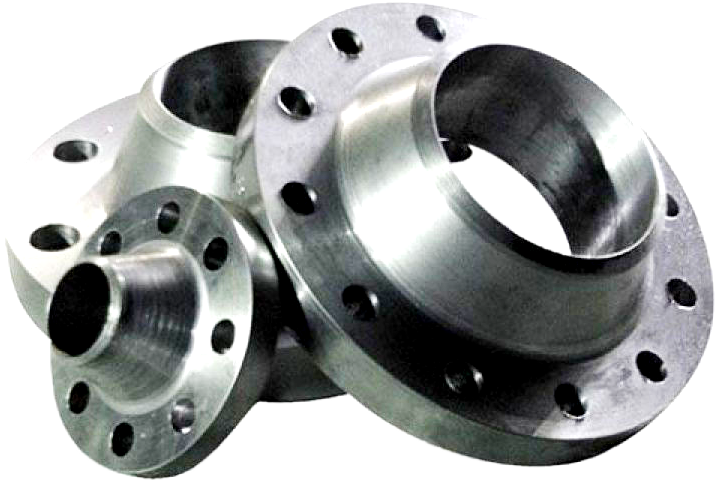

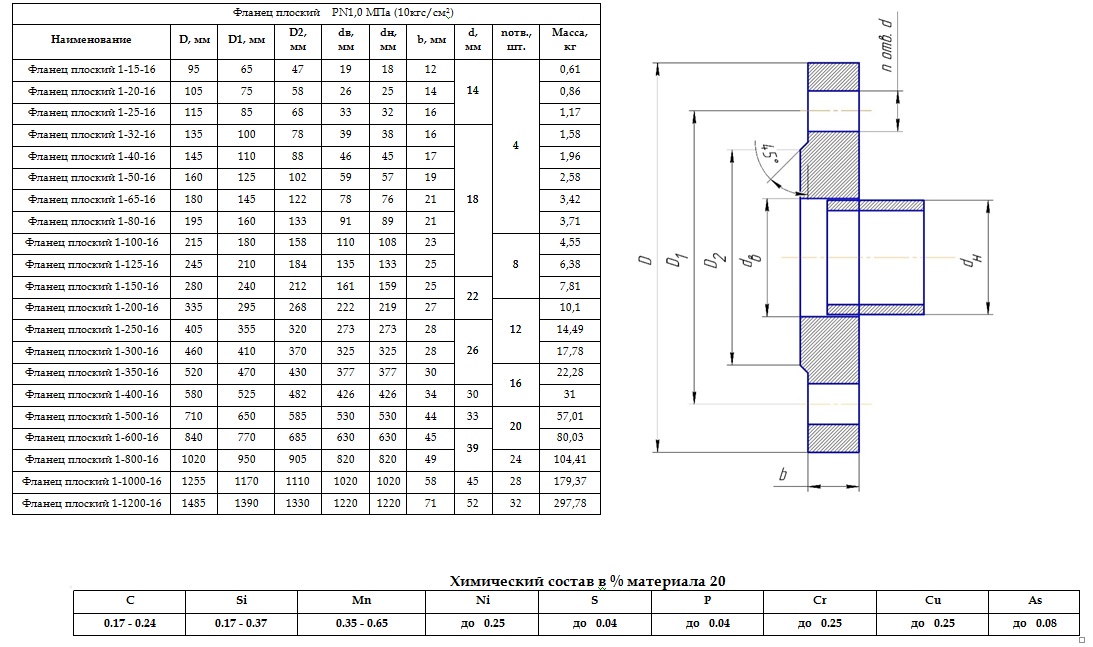

Фланец стальной кованный/литой Ру10 плоский приварной Ду15-Ду1200
ГОСТ 33259-2015. Производство РФ.

Давление номинальное PN, МПа (кг/см2):  1,0 МПа (10 кгс/см2)
Диаметр номинальный ДN, мм :  15-1200
Материал:  ст.20
Тип присоединения:  приварной


размеры

>>таблица размеров<<





закрыть

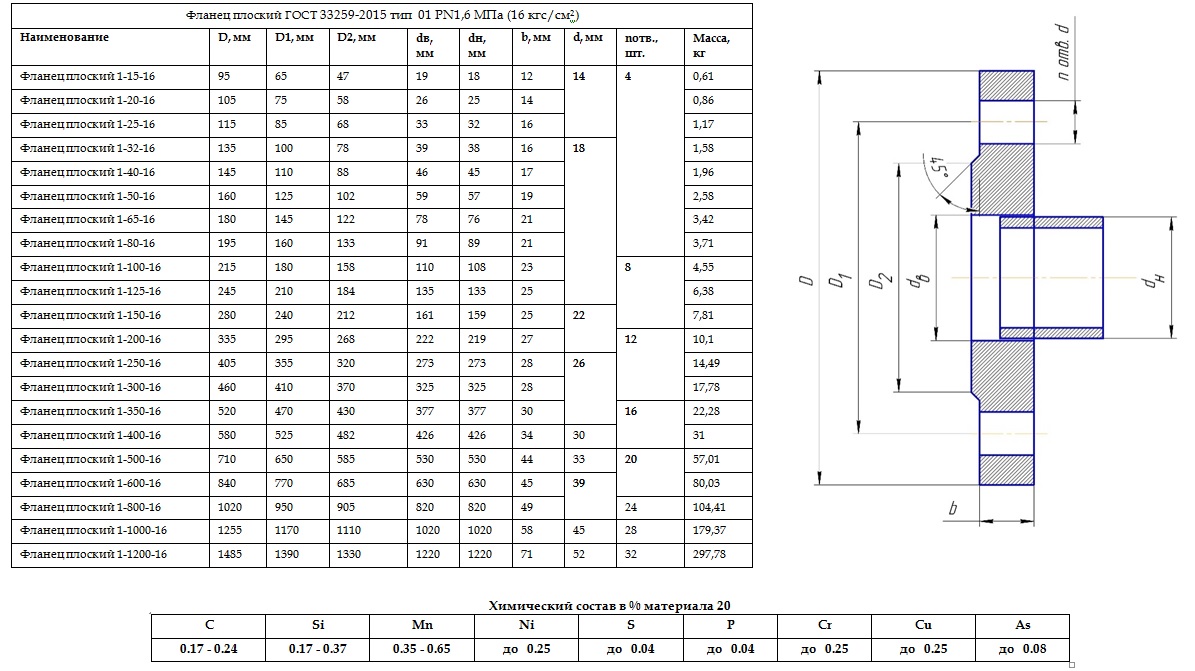

Фланец стальной кованный/литой Ру16 плоский Ду15-Ду1200
ГОСТ 33259-2015. Производство РФ.

Давление номинальное PN, МПа (кг/см2):  1,6 МПа (16 кгс/см2)
Диаметр номинальный ДN, мм :  15-1200
Материал:  ст.20
Тип присоединения:  приварной




размеры

>>таблица размеров<<




закрыть

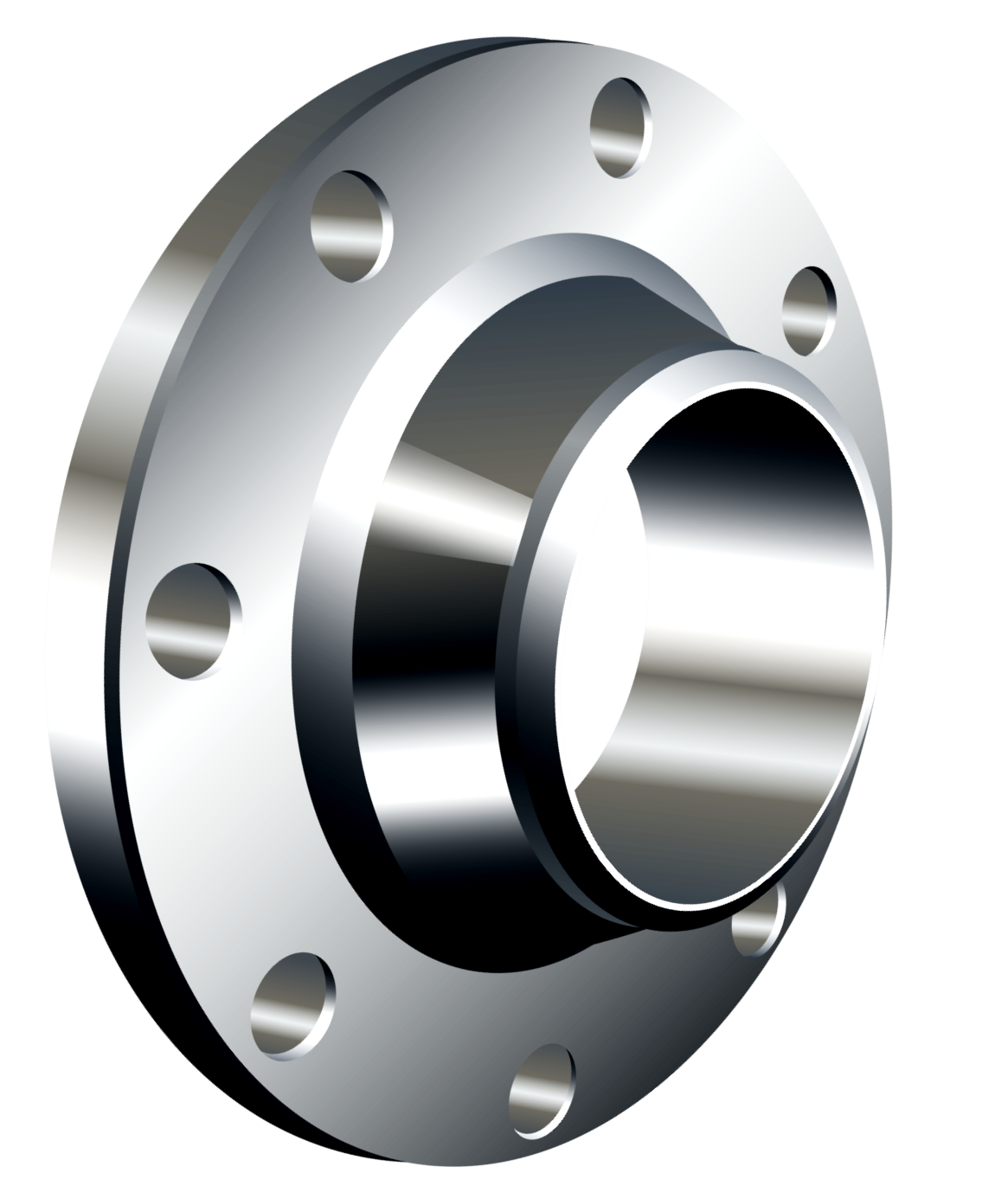

Фланец стальной кованный/литой Ру16 воротниковый Ду15-Ду1200
ГОСТ 33259-2015. Производство РФ.

Давление номинальное PN, МПа (кг/см2):  1,6 МПа (16 кгс/см2)
Диаметр номинальный ДN, мм :  15-1200
Материал:  ст.20
Тип присоединения:  приварной







закрыть

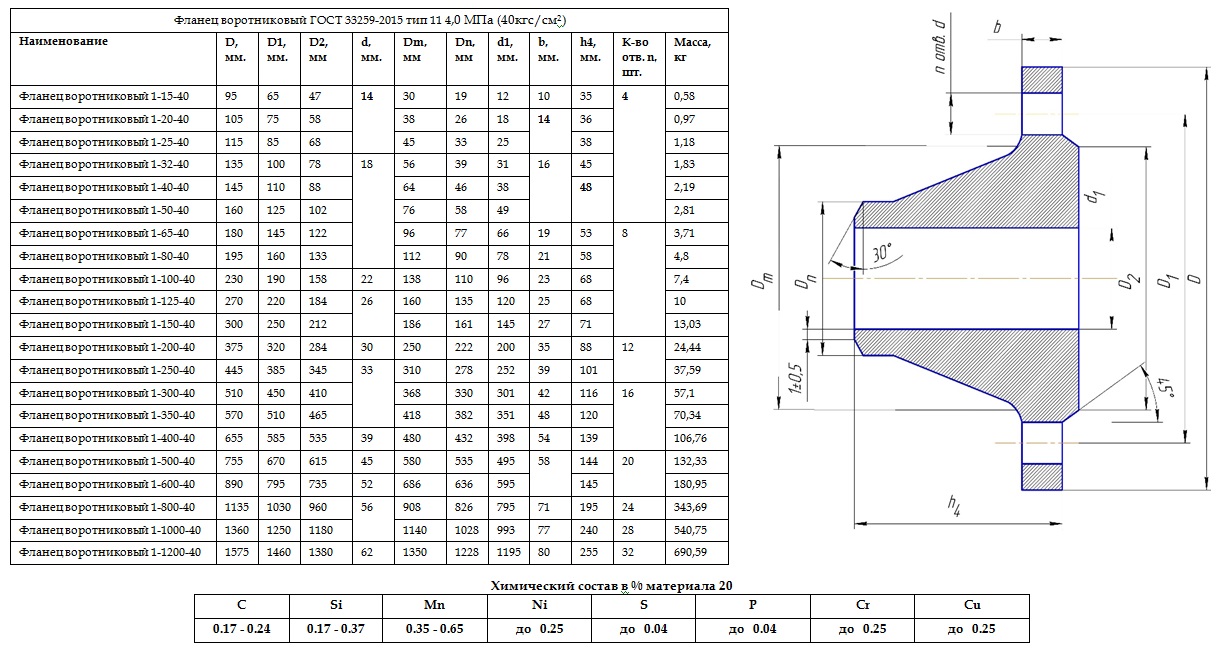

Фланец стальной кованный/литой Ру40 воротниковый Ду15-Ду1200
ГОСТ 33259-2015. Производство РФ.

Давление номинальное PN, МПа (кг/см2):  4,0 МПа (40 кгс/см2)
Диаметр номинальный ДN, мм :  15-1200
Материал:  ст.20
Тип присоединения:  приварной



размеры
>>таблица размеров<<


закрыть

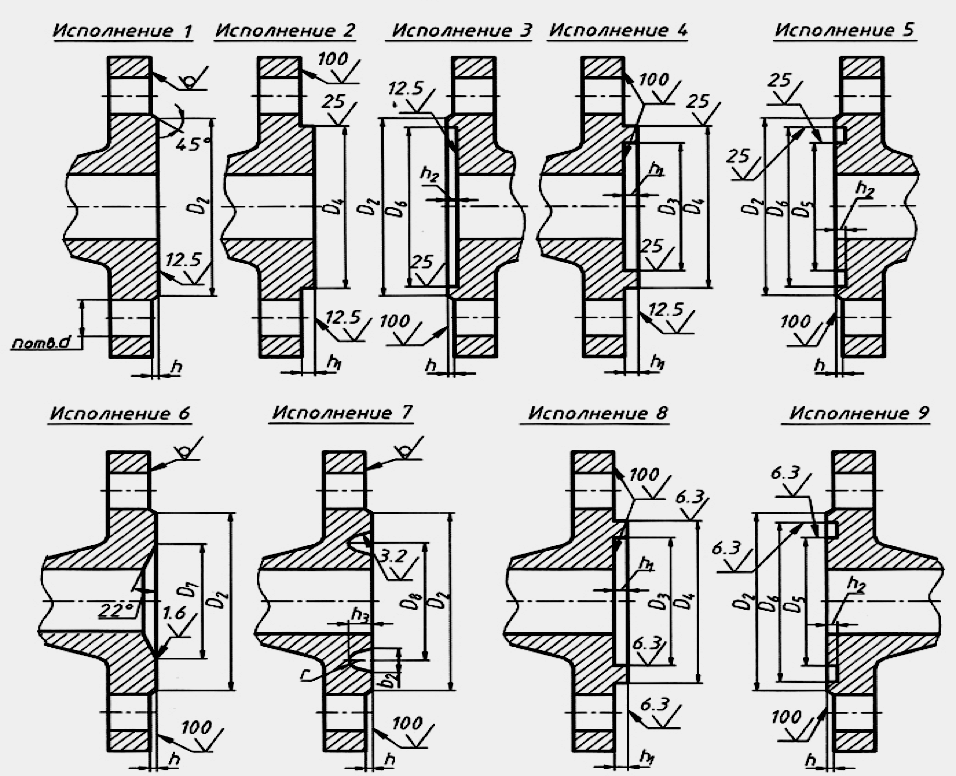

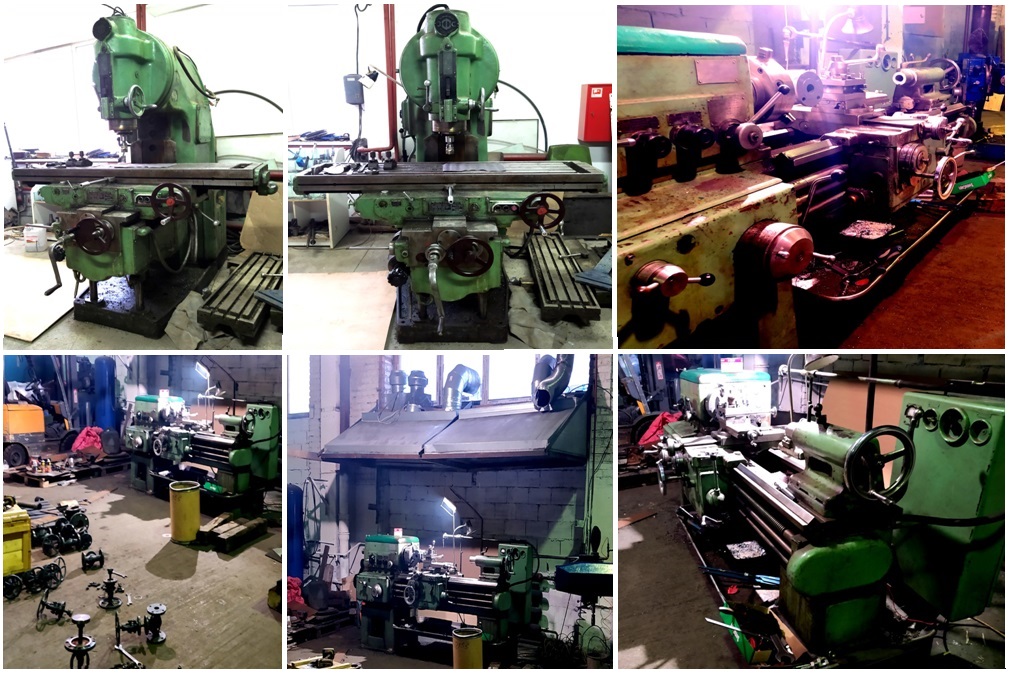

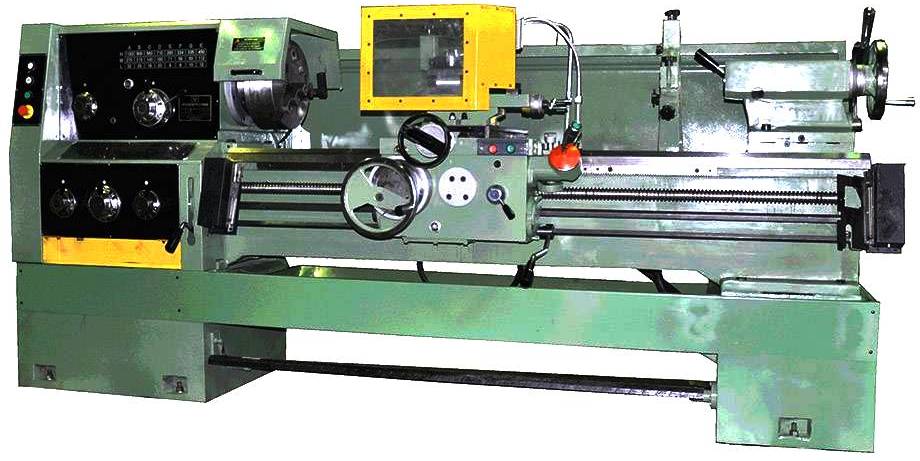

механическая обработка изделий
переточка фланцев/под приварку

Номинальный диаметр, Ду  Ду15-Ду100
Исполнения:   B(1)-B(1), E(2)-F(3), C(4)-D(5)


закрыть

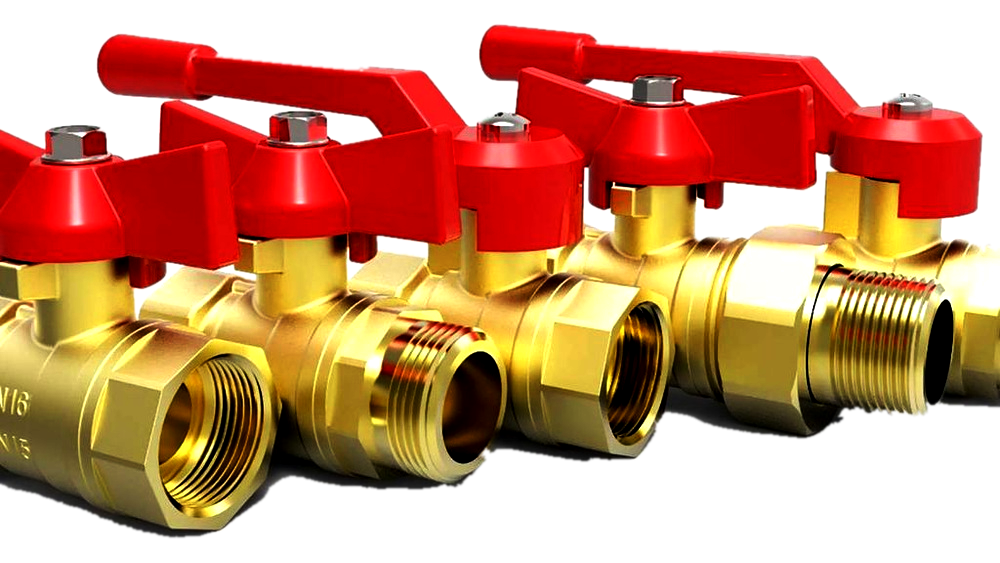

Кран шаровый латунный 11б27п1 Ру16 Ду15-50;

Давление номинальное PN, МПа (кг/см2): 1,6МПа (16 кгс/см2);
Материал корпуса: латунь ЛЦ40Сд по ГОСТ 11711;
Материал уплотнения: Фторопласт(PTFE);
Рабочая среда:  вода — до 150ºС; газ — от минус 60ºС до 50ºС;
Температура рабочей среды: °С:  от -20 до +150;
Класс герметичности затвора:  А по ГОСТ 9544-93
Привод:  рычаг/бабочка
Тип присоединения:  муфтовое, штуцерное;


закрыть

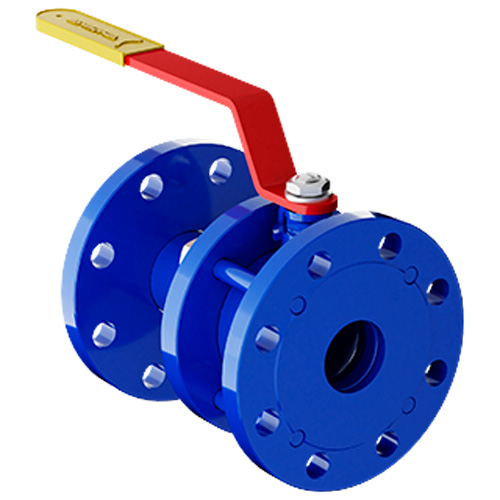

Краны шаровые Ру до 4.0МПа фланцевые/муфтовые/приварные

Давление номинальное PN, МПа (кг/см2): до 4,0МПа (16 кгс/см2);
Материал корпуса: Сталь 20, Сталь 09Г2С, Сталь 12Х18Н10Т, Сталь 10Х17Н13М2Т;
Рабочая среда:  неагрессивные к проточной части крана среды(вода, масло, нефтепродукты, природный газ и прочее). Агрессивные к проточной части крана среды (спирт, растворы кислот, щелочей и прочее). Пищевые продукты;
Температура рабочей среды: °С:   до +200;
Класс герметичности затвора:  А по ГОСТ Р 54808-2011;
Установочное положение на трубопроводе:  любое;


закрыть

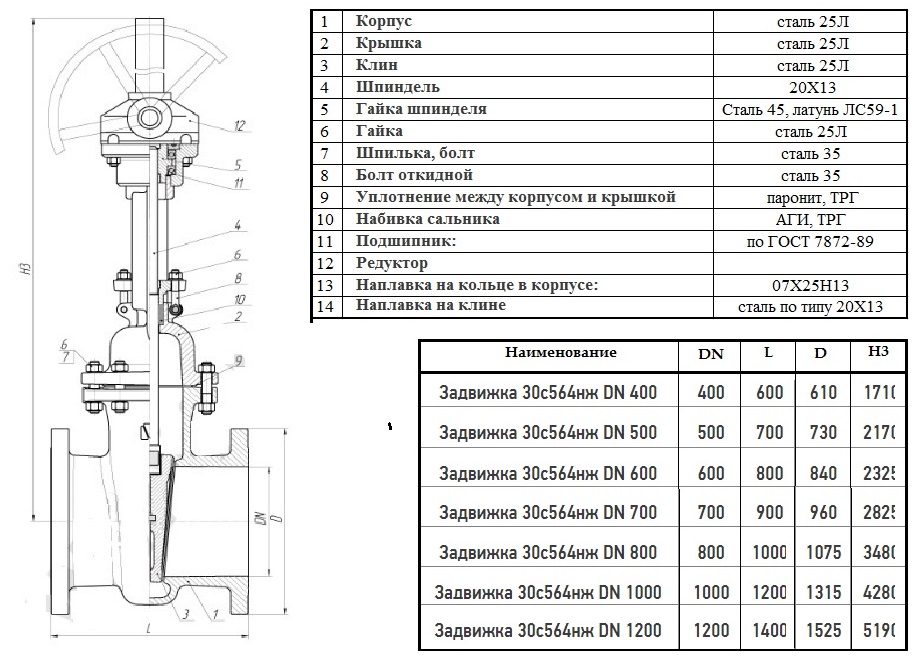

Задвижка клиновая литая 30с64нж Ру25

Давление номинальное PN, МПа (кг/см2):  2,5МПа (25 кгс/см2)
Материал корпуса: сталь 20/25Л
Рабочая среда: вода,пар, нефтепродуты
Температура рабочей среды: °С:  от -40 до +425
Класс герметичности затвора:  А по ГОСТ 9544-93
Привод:  ручной (маховик)
Установочное положение на трубопроводе:  вертикальное, маховиком или электроприводом вверх, допускается отклонение до 90° в любую сторону;


закрыть

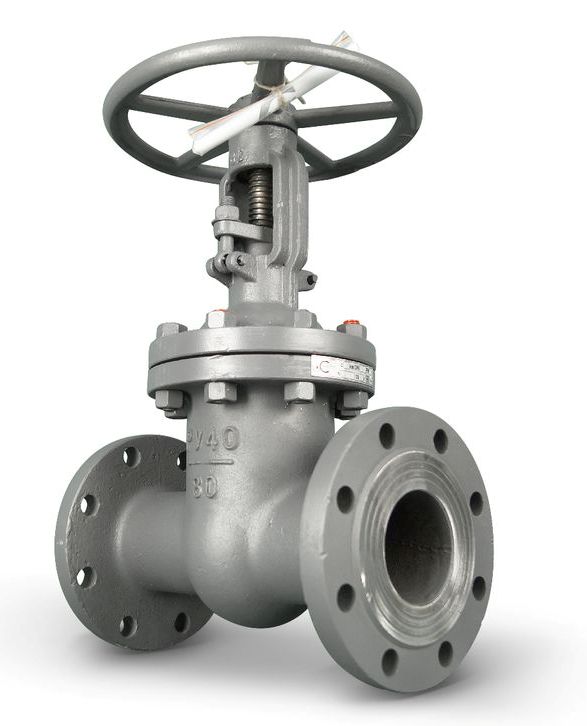

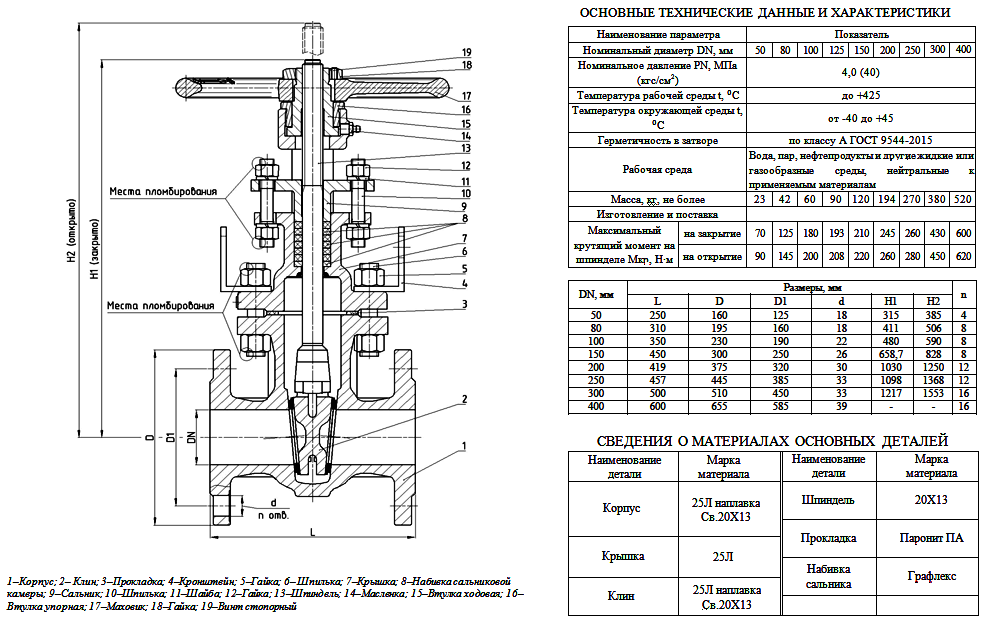

Задвижка клиновая литая 30с15нж Ру40

Давление номинальное PN, МПа (кг/см2): 4,0МПа (40 кгс/см2)
Материал корпуса: сталь 20/25Л
Рабочая среда:  вода,пар, нефтепродуты
Температура рабочей среды: °С:  от -40 до +425
Класс герметичности затвора:  А по ГОСТ 9544-93
Привод:  ручной (маховик)
Установочное положение на трубопроводе:  вертикальное, маховиком или электроприводом вверх, допускается отклонение до 90° в любую сторону;


закрыть
ЗАДВИЖКИ
30с41нж 30нж41нж 30с64нж 30с15нж 30ч39р Затвор дисковый Задвижка шиберная
КЛАПАНА ЗАПОРНЫЕ
15с22нж 15нж22нж 15с65нж 15нж65нж
ЗАДВИЖКИ С ЭЛЕКТРОПРИВОДОМ и РЕДУКТОРОМ
30с941нж
30с964нж
30с915нж
 30ч939р Электропривод 30с541нж
30с564нж
30с515нж
 30ч539р Редуктор

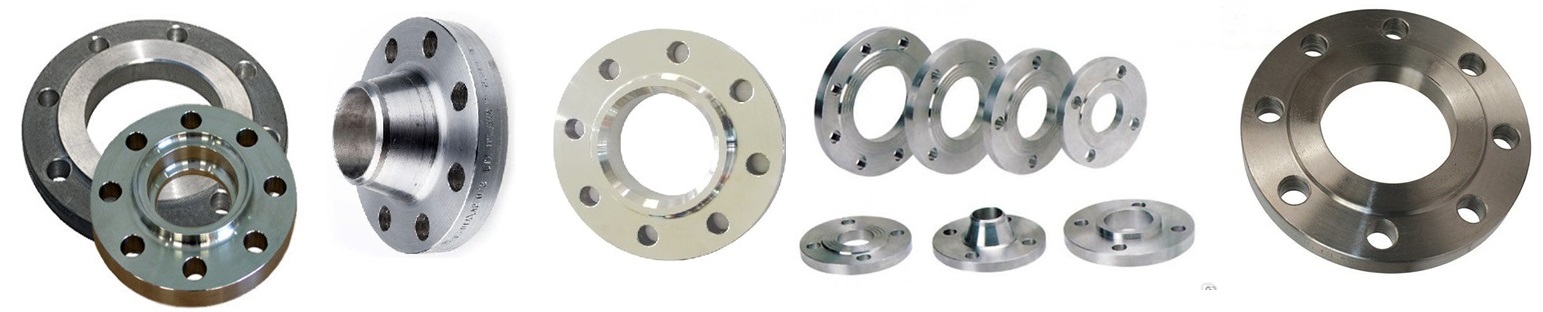

ФЛАНЦЫ СТАЛЬНЫЕ/ПЕРЕТОЧКА ИСПОЛНЕНИЙ
фланец стальной
тип 01 исп.В Ру10
ГОСТ 33259-2015		 фланец стальной
тип 01 исп.В Ру16
ГОСТ 33259-2015		 фланец стальной
тип 11 исп.В Ру16
ГОСТ 33259-2015 		фланец стальной
тип 11 исп.В Ру40
ГОСТ 33259-2015		 Переточка под любое исполнение
исп.E/F, C/D

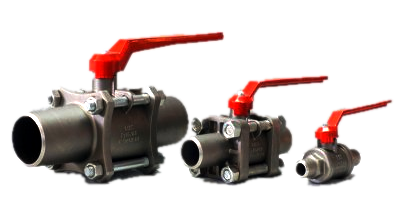

КРАНЫ ШАРОВЫЕ
11б27п/11б27п1 САЗ
Краны ГАЛЛОП 		11с01пф/11с01пп
11нж01пф/11нж01пф		 Краны шаровые Краны шаровые

О КОМПАНИИ

ПОСТАВЩИК КАЧЕСТВЕННОЙ ТРУБОПРОВОДНОЙ АРМАТУРЫ

ООО ПК "ТЕХГИДРОМАШ" занимается производством и поставкой трубопроводной арматуры как собственного производства так и других производителей.

    Основным направлением деятельности нашей компании являются производство и поставка задвижек стальных литых клиновых DN 50-400 мм, PN 1,6 -4,0 Мпа, задвижек чугунных с обрезиненным клином DN 50-800 мм, PN 1,0 -1,6 Мпа, клапанов запорных DN 15-150 мм, PN 1,6 - 4,0 Мпа, а также шаровых кранов DN 15-300, PN 1,6 - 4,0 МПа и дисковых поворотных затворов DN 40-1200 PN 1,0-1,6 МПа, которые широко используются при транспортировке газа, воздуха, нефти, мазутов, масел.
Также имеется оборудования для переточки исполнений на фланцах и изготовления арматуры под приварку.

Задача нашей компании заключается в производстве и поставке качественной продукции. Каждая единица изделия проходит гидравлические испытания по клину и корпусу, имеет паспорт и гарантию по классу герметичности А.

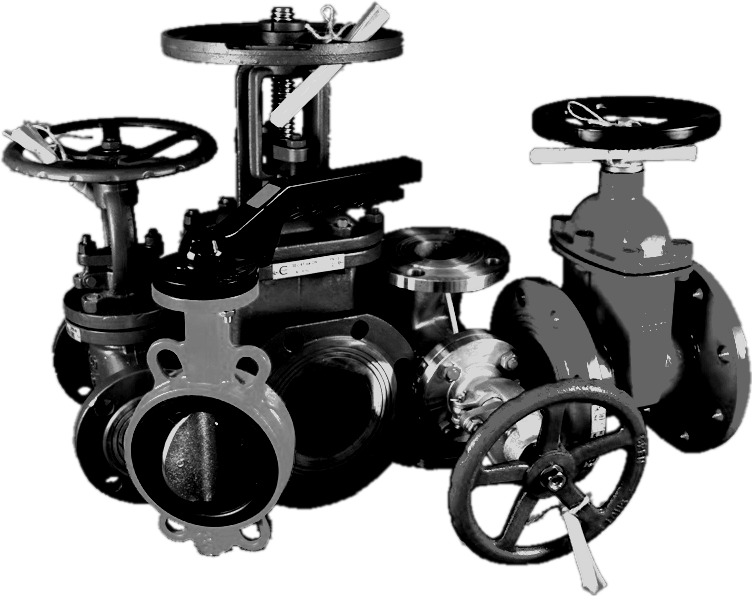

Продукция производства ООО ПК "ТЕХГИДРОМАШ":

- Задвижки 30с41нж, 30нж41нж, 30с64нж,30нж64нж, 30с15нж,30нж15нж, 30ч39р Ру10 и Ру16
- Клапана запорные 15с65нж, 15нж65нж, 15с22нж, 15нж22нж
- Затворы поворотные дисковые межфланцевые
- Шиберные (ножевые) задвижки
- Фланцы стальные Ру10,16,40 Ду15-1200
- Изготовление задвижек и запорных клапанов под приварку
- Переточка фланцев под любое исполнение

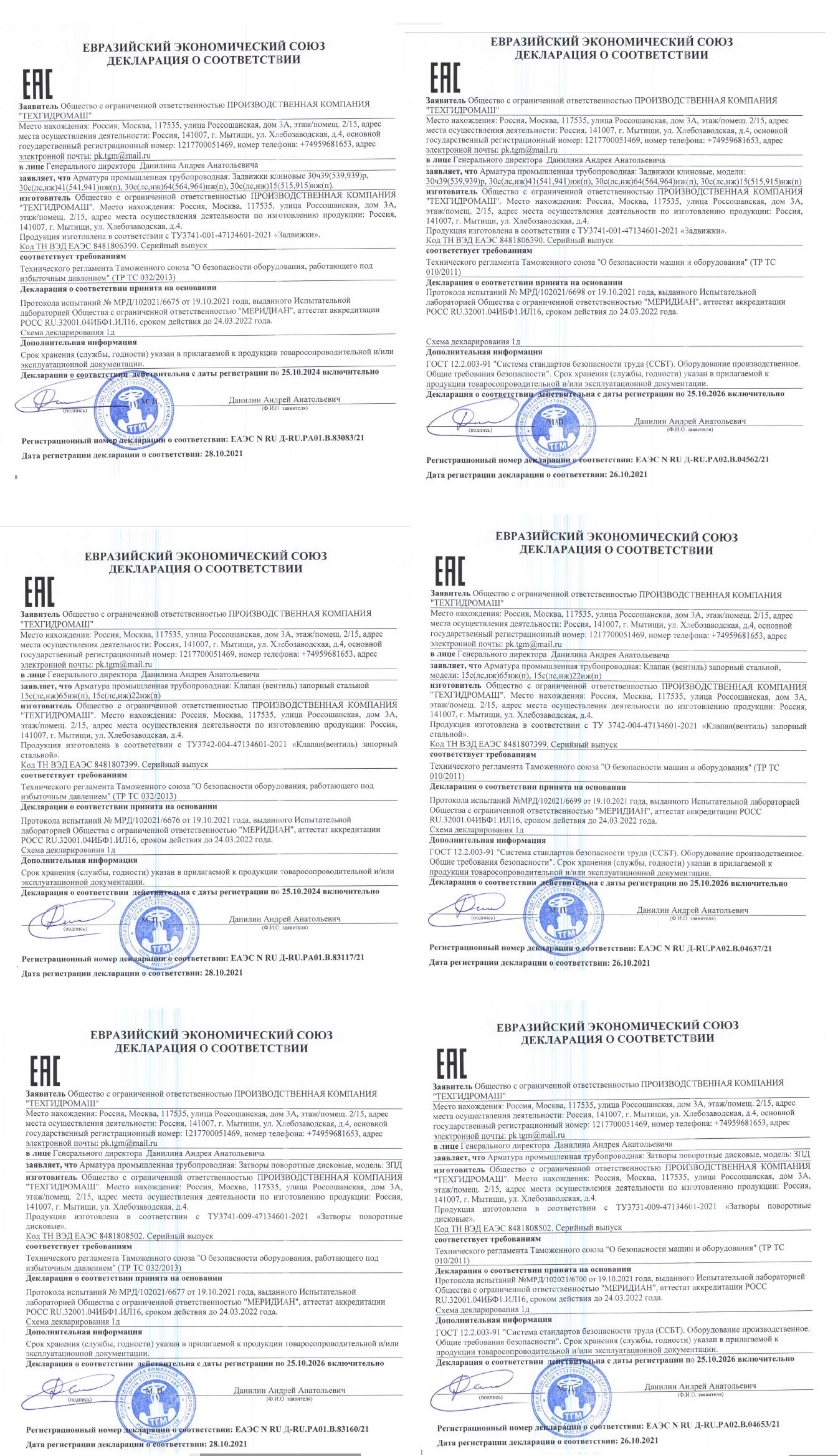

Сопроводительная документация к продукции производства ООО ПК "ТЕХГИДРОМАШ":

- паспорт на каждое изделие
- руководство по эксплуатации на партию
- декларация ТР10
- декларация ТР32
- сертификат к декларации ТР32


КАТАЛОГ

Задвижка 30с41нж Ру16 Ду50-400. Класс герметичности А

Задвижка клиновая литая стальная с выдвижным шпинделем фланцевая Ру16
Класс герметичности затвора:  А по ГОСТ 9544-2015
Привод:  ручной (маховик)
Установочное положение на трубопроводе:  вертикальное, маховиком или электроприводом вверх, допускается отклонение до 90° в любую сторону;

Задвижка 30нж41нж Ру16 Ду50-300. Класс герметичности А

Задвижка клиновая литая из нержавеющей стали с выдвижным шпинделем фланцевая Ру16
Привод:  ручной (маховик)
Установочное положение на трубопроводе:  вертикальное, маховиком или электроприводом вверх, допускается отклонение до 90° в любую сторону;

Задвижка 30с64нж Ру25 Ду50-300. Класс герметичности А

Задвижка клиновая литая из нержавеющей стали с выдвижным шпинделем фланцевая Ру25
Привод:  ручной (маховик)
Установочное положение на трубопроводе:  вертикальное, маховиком или электроприводом вверх, допускается отклонение до 90° в любую сторону;

Задвижка 30с15нж Ру40 Ду50-300. Класс герметичности А

Задвижка клиновая литая стальная с выдвижным шпинделем фланцевая Ру40
Привод:  ручной (маховик)
Установочное положение на трубопроводе:  вертикальное, маховиком или электроприводом вверх, допускается отклонение до 90° в любую сторону;

Задвижка 30ч39р Ру10/16 Ду50-600. Класс герметичности А

Задвижка чугунная с обрезиненным клином с невыдвижным шпинделем Ру10 и Ру16
Давление номинальное PN, МПа (кг/см2): 1,0/1,6МПа (10/16 кгс/см2)

Затвор поворотный дисковый Ду50-600. Класс герметичности А

Затвор поворотный дисковый (ЗПД)
Давление номинальное PN, МПа (кг/см2): 1,0/1,6МПа (10/16 кгс/см2)
Привод:  ручной (маховик)/редуктор/электропривод

Шиберная (ножевая) задвижка. Класс герметичности А

Шиберная (ножевая) задвижка
Привод:  ручной (маховик)/редуктор/электропривод
Давление номинальное PN, МПа (кг/см2):1,0/1,6 МПа (10/16 кгс/см2)

15с22нж Ру40 Ду15-Ду150. Класс герметичности А

Клапан запорный стальной фланцевый Ру40
Привод:  ручной (маховик)
Установочное положение на трубопроводе:  вертикальное, маховиком или электроприводом вверх, допускается отклонение до 90° в любую сторону;

15нж22нж Ру40 Ду15-Ду150. Класс герметичности А

Клапан запорный из нержавеющей стали фланцевый Ру40
Привод:  ручной (маховик)
Установочное положение на трубопроводе:  вертикальное, маховиком или электроприводом вверх, допускается отклонение до 90° в любую сторону;

15с65нж Ру16 Ду15-Ду150. Класс герметичности А

Клапан запорный стальной фланцевый Ру16
Привод:  ручной (маховик)
Установочное положение на трубопроводе:  вертикальное, маховиком или электроприводом вверх, допускается отклонение до 90° в любую сторону;

15нж65нж Ру16 Ду15-Ду150. Класс герметичности А

Клапан запорный из нержавеющей стали фланцевый Ру16
Давление номинальное PN, МПа (кг/см2):  4,0 МПа (40 кгс/см2)
Рабочая среда:  вода,пар, нефтепродуты
Температура рабочей среды: °С:  от -40 до +425
Класс герметичности затвора:  А по ГОСТ 9544-93
Привод:  ручной (маховик)
Установочное положение на трубопроводе:  вертикальное, маховиком или электроприводом вверх, допускается отклонение до 90° в любую сторону;

Механическая обработка корпуса. Переточка исполнений.

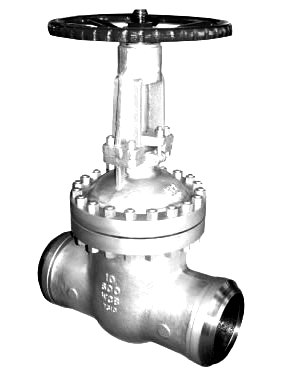

Изготовление под приварку, переточка исполнений на корпусе и ответных фланцев
Изтовление под приварку Ду15-Ду100:   30с(нж)41нж, 30с(нж)64нж, 30с(нж)15нж, 15с(нж)22нж, 15с(нж)65нж
Переточка исполннений на корпусе и фланцах Ду15-Д100:  Е(2)-F(3); C(3)-4(D)
Переточка фланцев – это механическое изменение геометрических параметров соединительной поверхности изделия.
Наша компания перетачивает фланцы по всем нормам и Гостам.

В ГОСТ 33259-15 (12820-80, 12821-80, 12822-80) предусмотрено несколько исполнений переточки фланцев:
A - плоскость;
B (1) - с соединительным выступом;
E (2)- с выступом;
F (3) - с впадиной;
C (4) - с шипом;
D (5) - с пазом;
K (6) - под линзовую прокладку;
J (7) - под прокладку овального сечения;
L (8) - с шипом под фторопластовую прокладку;
M (9) - с пазом под фторопластовую прокладку.

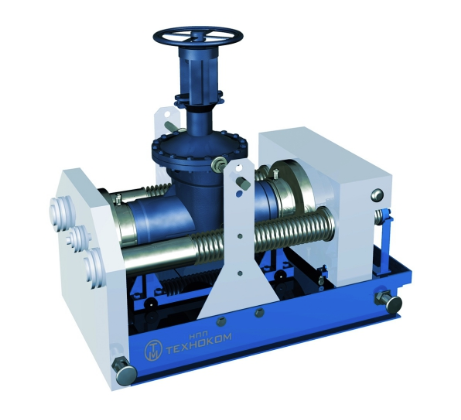

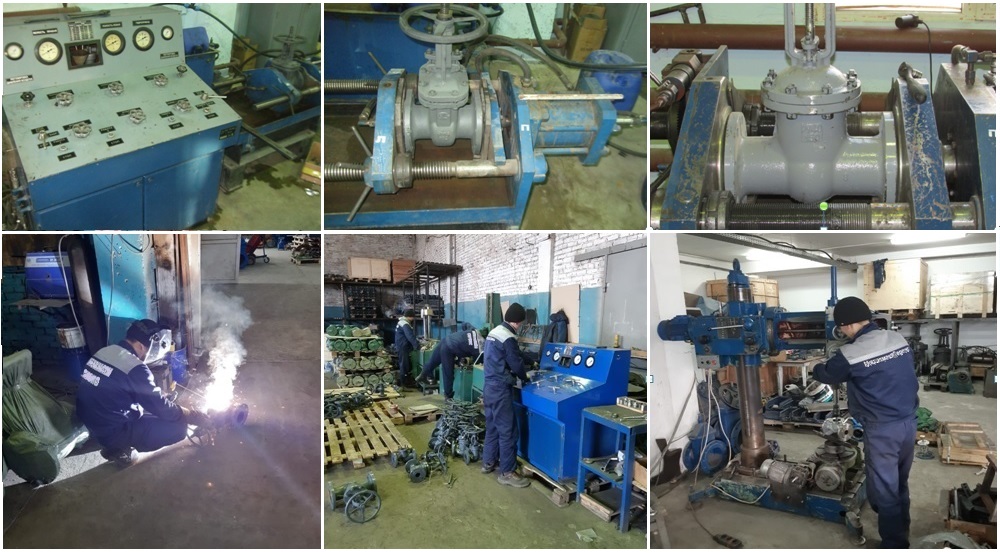

Гидравлические испытания трубопроводной арматуры Ру0,6-Ру4,0 МПа

Проводимые испытания трубопроводной арматуры   30с(нж)41нж, 30с(нж)64нж, 30с(нж)15нж, 15с(нж)22нж, 15с(нж)65нж, 30ч39р, ЗПД
Испытания трубопроводной арматуры: Задвижки клиновые Ду50-400 Ру0,6-4,0 МПа, клапана запорныеДу15-Ду150 Ру0,6-Ру4,0 МПа.
Доработка трубопроводной арматуры:
- класс гермитичности А (без протечек)
- доработка дефектов корпуса трубопроводной арматуры: трещины, песчаные или газовые раковины, пористость, неоднородность материала, свищи


Фланцы ГОСТ 33259-2015 Ру1,0-4,0 МПа. Производство РФ.

Назначение: Фланцы стальные плоские приварные предназначены для прокладки, эксплуатации, ремонта, конструирования трубопроводов и соединения его с трубопроводной арматурой.
Марка стали:   ст.20-25л, 08Х18Н10, 12Х18Н10Т
Тип присоединения: тип 01 - плоский, тип 11 - воротниковый
Температура среды: от минус 35 °С до плюс 300 °С.
Виды стальных фланцевых соединений
Так как независимо от типа соединения, для производства крепежа используют сталь 20, фланец ГОСТ характеризуется высокой надежностью. Но отличается формой, способом крепления и условиями эксплуатации.

Плоский фланец ст 20 ГОСТ 12820 под приварку. Используют, чтобы состыковать разные участки трубопровода, подсоединить регулирующую или запорную арматуру. Соединение рассчитано на температуру от -75 до +450°C., а давление в диапазоне 0,1-2,5 МП.
Воротниковый фланец ст 20, цена которого на порядок выше плоского, соответствует ГОСТ 12821-80. Стоимость обусловлена условиями эксплуатации. Крепление используют при температуре от -253°С до +600°С, давление в диапазоне 0,1-20,0 Мпа. Подходит для трубопроводов с высоким давлением. Прочность и герметичность соединение обусловлена методом приварки встык.
Также можно купить фланцы ст20 свободной конструкции (ГОСТ 12822-80). Крепеж идет в комплекте с кольцом, диаметр которого соответствует центральному отверстию. Здесь приваривается только кольцо. Используют в труднодоступных местах, а также там, где предполагается демонтаж изделия.



30с(нж,лс)941нж      30с(нж,лс)964нж      30с(нж,лс)915нж      30ч939р

Задвижки под электропривод: 30с(нж,лс)941нж, 30с(нж,лс)964нж, 30с(нж,лс)915нж, 30ч939р
Класс герметичности затвора:  А по ГОСТ 9544-2015
Вид привода:  электропривод
Установочное положение на трубопроводе:  вертикальное, маховиком или электроприводом вверх, допускается отклонение до 90° в любую сторону;
Материал корпуса:  сталь 25Л / нерж сталь 08Х18Н10 (12Х18Н10Т) / лиг. сталь 09Г2с / Чугун GGG50
Материал уплотнения:  20Х13, EPDM, NBR
Температура рабочей среды:  30ч939р - до 120 гр.; 30с941нж, 30с964нж, 30с915нж - от -45 гр. до 425 гр.; 30нж(лс)941нж, 30нж(лс)964нж, 30нж(лс)915нж от - 60 гр. до 450 гр.;

30с541нж      30с564нж      30с515нж      30ч539р

Задвижки с редутором: 30с541нж, 30с564нж, 30с515нж, 30ч539р
Класс герметичности затвора:  А по ГОСТ 9544-2015
Привод:  редуктор
Установочное положение на трубопроводе:  вертикальное, маховиком или электроприводом вверх, допускается отклонение до 90° в любую сторону;

РЕДУКТОРА И ЭЛЕКТРОПРИВОДА

Редукторы к задвижкам предназначены для ручного управления трубопроводной арматурой с выдвижным и невыдвижным шпинделем при температуре окружающей среды от плюс 50°С до минус 60°С.
Электроприводы  это электромеханическое устройство для приведения в движение исполнительных механизмов устройств и управления в технологическом процессе. Приводы являются основными устройствами обеспечивающие механическое движение в промышленности, самое большое применение электроприводы получили в управлении запорно-регулирующей арматуры.
Приводы используют для управления следующей трубопроводной арматуры: задвижки, клапаны, краны шаровые, затворы др.

наверх

Отдел продаж: (495) 968-16-53
e-mail: pk.tgm@mail.ru
Время работы: пн-пт 9.00 - 18.00, обед 13.00-14.00
